Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SDE7» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo | modello: | SDE7» |
---|---|---|---|
Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 2000 nanometri |
Coppia di torsione della tenuta: | 13200 nanometro | Inclinazione della coppia di torsione: | 7500 nanometro |
Efficienza: | 40% | Colore standard: | RAL 9006 |
Evidenziare: | piccolo azionamento di pantano,motore dell'ingranaggio a vite continua |

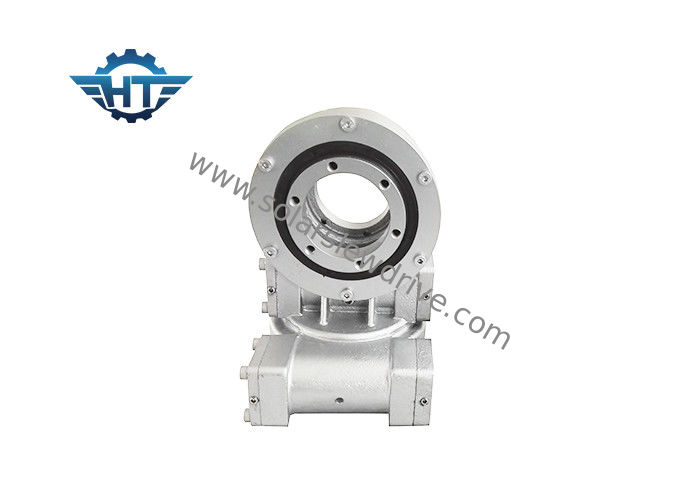

L'azionamento di vuotamento è un nuovo tipo di prodotto di vuotamento, solitamente chiamato anello di vuotamento, che è composto solitamente di verme, di anello di vuotamento, di alloggio, di motore e di altre componenti. Poiché le componenti del centro stanno vuotando i cuscinetti, possono resistere simultaneamente alle forze assiali, alle forze radiali ed a capovolgere i momenti. Rispetto ai prodotti rotatori tradizionali, il nuovo azionamento rotatorio ha caratteristiche di installazione facile, di manutenzione facile e di più alto grado del IP.
L'azionamento di vuotamento è ampiamente usato nei sistemi di tracciamento solari di PV, di CPV, di STP e nelle applicazioni della costruzione compreso le gru del camion, i manlifts, le piattaforme girevoli, il macchinario del porto, i veicoli modulari, i piccoli sistemi di energia eolica e le telecomunicazioni via satellite.
Caratteristiche
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. avvolgendo ingranaggio a vite continua dentro
3. multi contatto di dente per assicurare alto carico
4. funzione autobloccante
Dati tecnici
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
Nota: Le dimensioni ed i parametri di cui sopra possono essere aggiornati o il regolato, per le dimensioni più dettagliate ed i parametri, si riferisce prego ai nostri disegni di vendite.
Applicatons
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. I tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. I colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
