Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SE3 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 100~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo | modello: | SE3 |
---|---|---|---|
Rapporto di marce: | 31:1 | Coppia di torsione della potenza nominale: | 600nm |
Coppia di torsione della tenuta: | 1500NM | Inclinazione della coppia di torsione: | 3000Nm |
Efficienza: | 40% | Colore standard: | RAL 9006 |
Evidenziare: | azionamento di vuotamento per il sistema di tracciamento solare,azionamento di pantano per l'inseguitore solare |

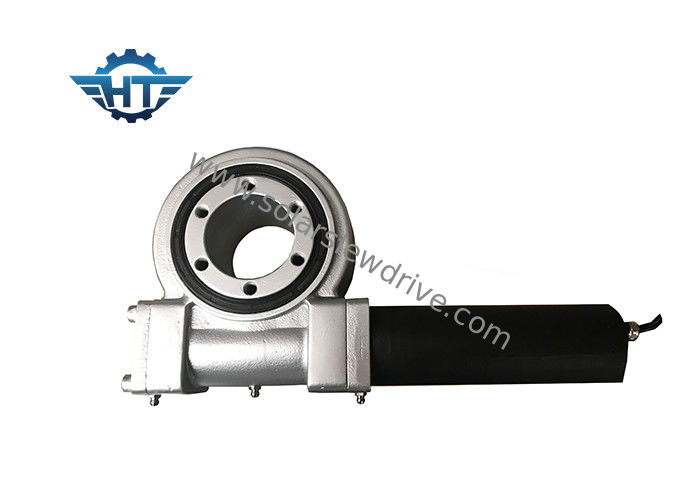

Il cambio solare dell'inseguitore di singolo asse dell'ingranaggio a vite ha abbinato con i motori 12/24vdc per Csp
Descrizione
Il nostro azionamento di vuotamento è composto di alloggio, il cuscinetto di vuotamento, sigillamento, avvolgendo il verme ed altri accssories standard dell'hardware. Possiamo anche abbinare i generi differenti di motori quali i motori elettronici dell'ingranaggio planetario 12VDC o 24VDC, motori idraulici, che possono movimenti per rotazione di senso orario del contatore e di senso orario con la prestazione stabile e l'alta efficienza.
Il singolo asse a 3 pollici SE3 ha ucciso gli azionamenti ha ampiamente applicazioni quali il singolo sistema di tracciamento piano di asse, il sistema di tracciamento obliquo, le centrali elettriche paraboliche della depressione, di fresnel e dell'eliostato.
Vantaggi
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. una gamma girante da 360 gradi
3. Avvolgendo ingranaggio a vite continua dentro
4. Multi contatto di dente per assicurare alto carico
5. Funzione autobloccante
Dati tecnici
Parametri di prestazione del modello del Se | ||||||||||||
Modello | Coppia di torsione della potenza nominale (N.m) | Coppia di torsione della tenuta (N.m) | TiltingTorque (N.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Effeciency | Precisione (grado) | IP | Impiegati lavoranti. (℃) | Autobloccante | Peso (chilogrammi) |
1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 8 |
5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 12 |
7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 204 |
Nota: Per le dimensioni più dettagliate ed i parametri, riferisca prego ai nostri disegni di vendite.
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
