Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SDE7» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo | modello: | SDE7 |
---|---|---|---|
Tipo: | verme e wormwheel | Garanzia: | 3 anni |
OEM: | Disponibile | Supporto tecnico: | Intera vita |
Applicazione: | Sistema di tracciamento solare | Rapporto: | 57 |
Evidenziare: | Azionamento dell'anello di vuotamento,piccolo azionamento di pantano |

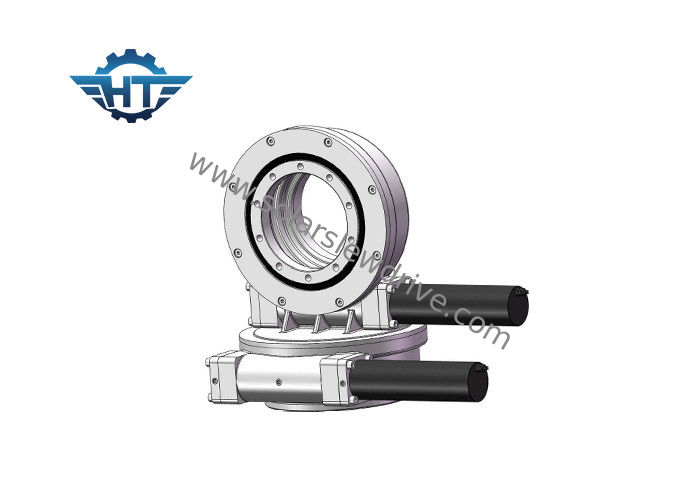

SDE3/SDE5 affidabili si raddoppiano azionamento di pantano di asse con il motore passo a passo ed i driver per la stazione di CSP
Specifiche
Le nostre dimensioni del modello basso consegnano le gamme delle prestazioni da 1.500 nanometro a 11.200 nanometro di coppia di torsione della tenuta, 100Nm a 20.000 nanometro di coppia di torsione dell'uscita, 5000 nanometro a 89.000 nanometro della inclinazione la coppia di torsione e dei rapporti di riduzione del cambio del 30:1 fino ad un massimo di 150: 1. Attaccando un cambio planetario, il rapporto di marce ha potuto essere ancora più alto. Gli azionamenti possono essere montati orizzontalmente, verticalmente, o su una combinazione di asce multiple.
Affidabilità
I nostri azionamenti di vuotamento di doppio-asse di SDE sono rassicuranti per un tempo di vita del campo da 30 anni di posizionamento preciso 3D. Gli azionamenti di SDE creano una soluzione efficiente ed affidabile in un singolo azionamento. Qualifichiamo tutte le nostre componenti e materie prime facendo uso delle norme fissate dall'iso 9001, certificazioni del CE per massimizzare la vita del campo.
Prestazione
La nostra tecnologia del verme della clessidra brevettata uso degli azionamenti di pantano per dare il supporto massimo del movimento e di controllo. I nostri ingranaggi a vite impegnano 5 - 11 dente sulla linea del passo della corona a dentatura interna dalla vite della clessidra, che è più alto impegno del dente che i vermi standard, dando al cambio la maggiori stabilità e forza. Impari più circa la tecnologia della clessidra.
Applicazioni
La domanda più comune dell'azionamento di vuotamento di azionamenti di vuotamento di doppio-asse è inseguitori solari di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni quali gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
Adoping il verme della clessidra, gli azionamenti hanno le seguenti caratteristiche:
1) Coppia di torsione e carico ad alto rendimento della tenuta
2) Precisione d'inseguimento superiore
3) Forte resistenza e sigillatura della corrosione efficaci
Azionamento di vuotamento applicato in antenna satellitare:
Come scegliere la dimensione adeguata degli azionamenti di vuotamento?
La scelta della dimensione adeguata degli azionamenti di vuotamento per evitare non solo da mancanza della prestazione o da eccedenza della prestazione è gioco un il ruolo importante nel raggiungimento delle soluzioni redditizie.
Prego forniscaci le seguenti informazioni per selezionare un azionamento adatto di vuotamento:
1. l'applicazione
2. il toque dell'uscita richiesto. Se non avete una chiara idea di quello dati, appena dicaci il carico, per esempio, il peso dei pannelli e dei supporti di attacco sul nostro azionamento di vuotamento.
3. le dimensioni del carico ed il più grande vento nella vostra area durante i 10 anni scorsi che sono usati per calcolare se l'azionamento che raccomandassimo potrebbero sopportare il carico di maxium quando viene il grande vento.
4. la velocità dell'uscita avete richiesto quale ci aiuterà a raccomandare i motori adatti per voi.
5. altre informazioni quale la richiesta ecc del grado del IP, del contraccolpo
I nostri azionamenti doppi di vuotamento di asse sono elencati sotto, per le dimensioni più dettagliate ed i parametri, si riferiscono prego ai nostri disegni di vendite.
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
