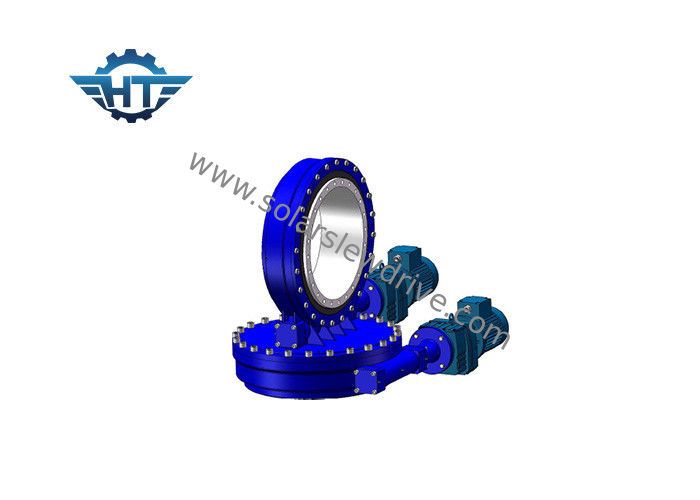

Rapporto di marce 78/1 azionamento doppio di pantano di asse di SDE 12 biassiale per il sistema solare doppio di Sun di asse

Rapporto di marce 78/1 azionamento doppio di pantano di asse di SDE 12 biassiale per il sistema solare doppio di Sun di asse

  • Rapporto di marce 78/1 azionamento doppio di pantano di asse di SDE 12 biassiale per il sistema solare doppio di Sun di asse
  • Rapporto di marce 78/1 azionamento doppio di pantano di asse di SDE 12 biassiale per il sistema solare doppio di Sun di asse
Rapporto di marce 78/1 azionamento doppio di pantano di asse di SDE 12 biassiale per il sistema solare doppio di Sun di asse
Dettagli:
Luogo di origine: La Cina
Marca: HangTuo
Certificazione: CE, ISO9001
Numero di modello: SDE12»
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD 280~504 / pc
Imballaggi particolari: Scatola di legno compensato
Tempi di consegna: 15~45 giorni
Termini di pagamento: L / C, T / T, Western Union
Capacità di alimentazione: 2000 PZ AL MESE
Contatto
Descrizione di prodotto dettagliata
Materiale: 50Mn, 42CrMo modello: SDE12
Tipo: verme e wormwheel Garanzia: 3 anni
OEM: Disponibile Supporto tecnico: Intera vita
Applicazione: Sistema di tracciamento solare Rapporto: 78
Colore: sulla base del codice di RAL Impiegati del lavoro.: -30~+120 Celsius
Evidenziare:

Azionamento dell'anello di vuotamento

,

piccolo azionamento di pantano

Rapporto di marce 78/1 azionamento doppio di pantano di asse di SDE 12 biassiale per il sistema solare doppio di Sun di asse



Azionamento doppio di pantano di asse (tipo) di SDE - azionamento solare di pantano dell'inseguitore


La progettazione di serie di SDE è assorbe i vantaggi della VE e del Se. La direzione di elevazione e di azimut 3D che gira allo stesso tempo.
La domanda più comune dell'azionamento di vuotamento di azionamenti di vuotamento di doppio-asse è inseguitori solari di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.

Specifiche



Le nostre dimensioni del modello basso consegnano le gamme delle prestazioni da 1.500 nanometro a 11.200 nanometro di coppia di torsione della tenuta, 100Nm a 20.000 nanometro di coppia di torsione dell'uscita, 5000 nanometro a 89.000 nanometro della inclinazione la coppia di torsione e dei rapporti di riduzione del cambio del 30:1 fino ad un massimo di 150: 1. Attaccando un cambio planetario, il rapporto di marce ha potuto essere ancora più alto. Gli azionamenti possono essere montati orizzontalmente, verticalmente, o su una combinazione di asce multiple.



Affidabilità



I nostri azionamenti di vuotamento di doppio-asse di SDE sono rassicuranti per un tempo di vita del campo da 30 anni di posizionamento preciso 3D. Gli azionamenti di SDE creano una soluzione efficiente ed affidabile in un singolo azionamento. Qualifichiamo tutte le nostre componenti e materie prime facendo uso delle norme fissate dall'iso 9001, certificazioni del CE per massimizzare la vita del campo.



Prestazione



La nostra tecnologia del verme della clessidra brevettata uso degli azionamenti di pantano per dare il supporto massimo del movimento e di controllo. I nostri ingranaggi a vite impegnano 5 - 11 dente sulla linea del passo della corona a dentatura interna dalla vite della clessidra, che è più alto impegno del dente che i vermi standard, dando al cambio la maggiori stabilità e forza. Impari più circa la tecnologia della clessidra.



Adoping il verme della clessidra, gli azionamenti hanno le seguenti caratteristiche:



1) Coppia di torsione e carico ad alto rendimento della tenuta



2) Precisione d'inseguimento superiore



3) Forte resistenza e sigillatura della corrosione efficaci



I nostri azionamenti doppi di vuotamento di asse sono elencati sotto, per le dimensioni più dettagliate ed i parametri, si riferiscono prego ai nostri disegni di vendite



Modello Rapporto Coppia di torsione della potenza nominale (N.m) Inclinando coppia di torsione (N.m) Coppia di torsione della tenuta (N.m) Carico assiale (kN) Carico radiale (kN) Efficienza Precisione (°) Autobloccante Peso (chilogrammi)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 705



Come scegliere la dimensione adeguata degli azionamenti di vuotamento?



La scelta della dimensione adeguata degli azionamenti di vuotamento per evitare non solo da mancanza della prestazione o da eccedenza della prestazione è gioco un il ruolo importante nel raggiungimento delle soluzioni redditizie.



Prego forniscaci le seguenti informazioni per selezionare un azionamento adatto di vuotamento:



1. l'applicazione

2. il toque dell'uscita richiesto. Se non avete una chiara idea di quello dati, appena dicaci il carico, per esempio, il peso dei pannelli e dei supporti di attacco sul nostro azionamento di vuotamento.

3. le dimensioni del carico ed il più grande vento nella vostra area durante i 10 anni scorsi che sono usati per calcolare se l'azionamento che raccomandassimo potrebbero sopportare il carico di maxium quando viene il grande vento.

4. la velocità dell'uscita avete richiesto quale ci aiuterà a raccomandare i motori adatti per voi.

5. altre informazioni quale la richiesta ecc del grado del IP, del contraccolpo
