Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SDE7» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Materiale: | 50Mn, 42CrMo, QUARTO | modello: | doppio asse 7 pollici |
|---|---|---|---|
| Coppia di torsione della tenuta: | 13,5 kNm | Inclinazione della coppia di torsione: | 13,2 kNm |
| Efficienza: | 40% | Carico assiale: | 34 kN |
| Carico radiale: | 58 kN | Colore: | sulla base del codice di RAL |
| Evidenziare: | Azionamento dell'anello di vuotamento,motore dell'ingranaggio a vite continua |
||

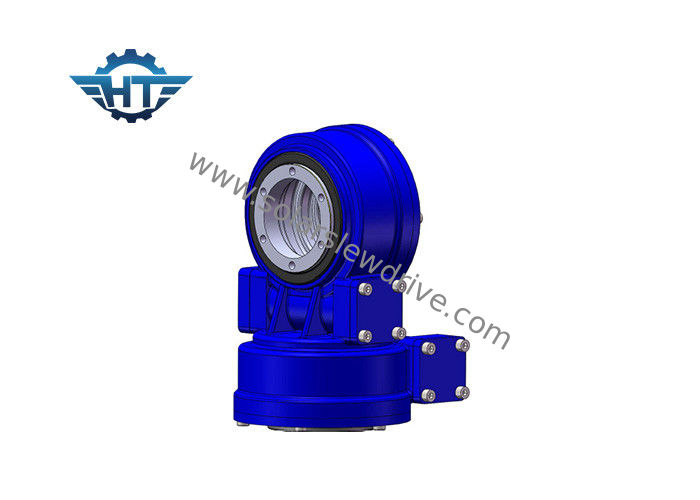

Il verme e la ruota elicoidale SDE7 si raddoppiano azionamento di pantano di asse con 24 motori dell'ingranaggio planetario di VCC
Azionamento di pantano per l'inseguitore solare di asse doppio
Gli inseguitori solari possono essere divisi negli inseguitori di unico asse e negli inseguitori di doppio-asse considerando le caratteristiche meccaniche. Poiché i sistemi di doppio-asse possono ottenere un inseguimento ottimale del sole, sono più popolari in tutti i tipi di tecnologie solari concentrate, ad eccezione del sistema stile depressione.
Abbiamo motori idraulici ed i motori elettrici per il pantano guida secondo le sue condizioni di lavoro differenti, dati dei dettagli come qui sotto:
Motore elettrico dell'ingranaggio
| Dati del motore | Dati planetari | ||
| Tensione nominale | 24VDC | Rapporto | 398:1 |
| Corrente nominale | 1.3A | Coppia di torsione dell'uscita | 43Nm |
| Velocità stimata | 800Rpm | Velocità dell'uscita | 2Rpm |
| Livello protetto | IP55/65/66 | Rumore | <60db> |
Motore idraulico dell'ingranaggio
Glossario dei parametri chiave
Inclinazione della coppia di torsione di momento: La coppia di torsione è il carico moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se il qorque generato dal carico e dalla distanza è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Carichi il verticale all'asse del cuscinetto di vuotamento
Carico assiale: Carichi il parallelo all'asse del cuscinetto di vuotamento
Coppia di torsione della tenuta: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione.
Autobloccante: Soltanto una volta caricato, l'azionamento di vuotamento non può invertire gira e così ha chiamato autobloccante.
Parametri di prestazione del modello di SDE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammo) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
