Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SE9» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Materiale: | 50Mn, 42CrMo | modello: | SE9» |
|---|---|---|---|
| Rapporto di marce: | 61:1 | Coppia di torsione della potenza nominale: | 4300Nm |
| Coppia di torsione della tenuta: | 31000Nm | Inclinazione della coppia di torsione: | 45000Nm |
| Efficienza: | 40% | Colore: | RAL 9006 o come richiesto |
| Evidenziare: | cambio dell'ingranaggio a vite continua,motore dell'ingranaggio a vite |
||

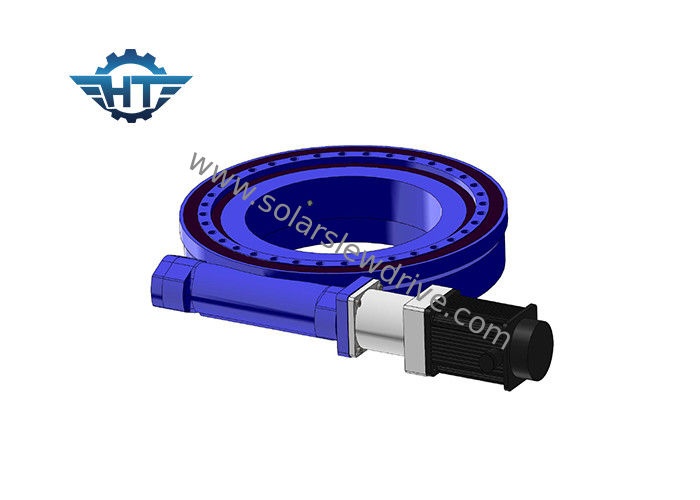

L'orizzontale SE9 ha montato l'azionamento di modello di Worm Gear Slew con i servomotori per l'attrezzatura di automazione
Vantaggi
1. Forte momento di capovolgimento
2. Adopt che avvolge ingranaggio a vite continua
3. multi contatto di dente, alta capacità di carico
4. funzione autobloccante
L'ingranaggio a vite continua è un'più alta usura-resistenza dell'azionamento dell'ingranaggio a vite, che hanno l'alta capacità di carico ed inclinazione della coppia di torsione di momento per assicurare la stabilità, l'affidabilità e performanced bene. L'ingranaggio a vite continua è inoltre disponibile per il più alto campo preciso d'inseguimento.
Parametri di prestazione SE9
| Modello: | ingranaggio a vite continua a 9 pollici orizzontale |
| Coppia di torsione della potenza nominale: | 4300 nanometro |
| Inclinazione della coppia di torsione: | 45000 nanometro |
| Carico assiale: | kN 340 |
| Carico radiale: | kN 130 |
| Tenuta della coppia di torsione: | 31000 nanometro |
| Efficienza: | 40% |
| Precisione: | ° ≤0.1 |
| Autobloccante: | Sì |
| Peso: | 49 chilogrammi |
Il vuotamento del Se determina i dati
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
