Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SE14» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Luogo di origine: | Changzhou, Cina | modello: | SE14 |
|---|---|---|---|
| Rapporto di marce: | 85:1 | Efficienza: | 40% |
| Colore: | RAL 9006 o come richiesto | Applicazione: | Inseguitore solare |
| Driver: | Motore | Garanzia: | 5~10 anni |
| Certificato: | ISO9001, CE | Sito dell'installazione: | Apra il campo |
| Caratteristica: | Lunga vita | Manutenzione: | 5 anni |
| Evidenziare: | cambio dell'ingranaggio a vite continua,motore dell'ingranaggio a vite |
||

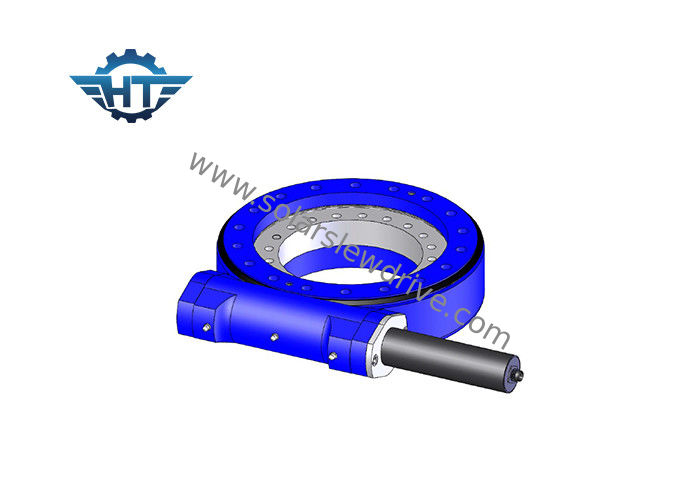

SE14 il rapporto di marce 85/1 piccolo ingranaggio a vite del contraccolpo ha ucciso l'azionamento per gli inseguitori solari di asse doppio e di singolo asse
Descrizione
Caratteristiche strutturali
L'ingranaggio a vite continua di vuotamento sta consistendo dell'ingranaggio a vite, l'albero a vite continua, l'alloggio, il cuscinetto, motore ecc. Il motore guida l'albero a vite continua, il verme ed avvolge il verme e l'ingranaggio è impegnato aumentare la coppia di torsione, stabile ed affidabile.
Prestazione
L'azionamento di vuotamento può sostenere il carico più assiale, carico radiale e momento della inclinazione. La piattaforma girevole o la struttura gira all'azimut ed all'elevazione determinati vuotando l'azionamento.
Portata di applicazione
Le applicazioni tipiche includono gli inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
Tabella di prestazione di SE14
| Modello | ingranaggio a vite continua a 14 pollici orizzontale |
| Rapporto | 85:1 |
| Grado del IP | IP66 |
| Coppia di torsione della potenza nominale | kNm 44 |
| Inclinazione della coppia di torsione | kNm 135 |
| Carico assiale | kN 680 |
| Carico radiale | kN 230 |
| Tenuta della coppia di torsione | kNm 68 |
| Efficienza | 40% |
| Precisione | ° ≤0.1 |
| Autobloccante | Sì |
| Peso | 62 chilogrammi |
| Temperatura di lavoro | -30~+120 ℃ |
Dati tecnici degli azionamenti di vuotamento del Se
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
I nostri servizi
Ci sono più di 10 dimensioni differenti, a partire da 3' dimensione a 25" dimensione di pollice, fra loro sono 5", a 7", a 9" a 12", 14", 17", 19" e 21". Sono sia ampiamente usate in sistemi di tracciamento solari (PV, CPV, HCPV che eliostato) e veicoli regolari, quali gli ascensori dell'uomo, le gru del camion come pure i veicoli modulari.
