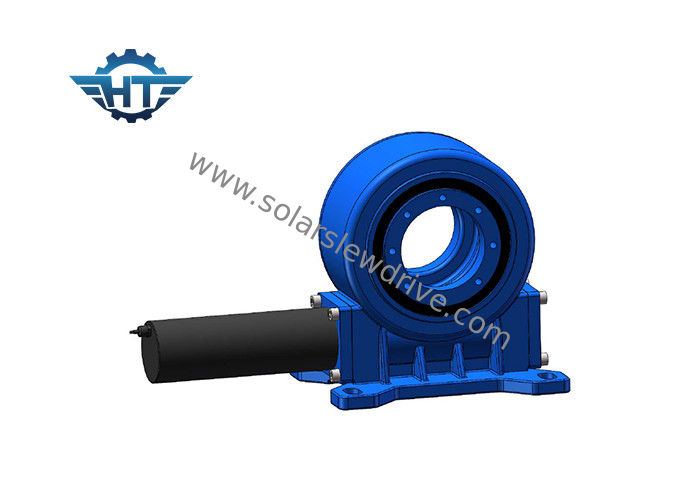

Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE7 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Luogo di origine: | Changzhou, Cina | modello: | VE7 |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Applicazione: | inseguitori solari |
| autista: | Motore dell'ingranaggio planetario da 12/24 di VCC | certificato: | ISO9001, CE |
| Installazione: | Verticale | manutenzione: | libero |
| colore: | Come richiesto | Contraccolpo: | meno di 0,1 gradi |
| Evidenziare: | cambio dell'ingranaggio a vite continua,motore dell'ingranaggio a vite |
||
Descrizione di prodotto
Funzione
Il vuotamento determina la funzione con la tecnologia standard del verme, in cui il verme sull'asse orizzontale funge da driver per l'ingranaggio, generalmente l'asse è guidato dal motore elettrico dell'ingranaggio.
Rapporto di marce
La rotazione del verme orizzontale gira un ingranaggio circa un perpendicolare di asse nell'asse di vite. Questa combinazione riduce la velocità del membro determinato ed inoltre moltiplica la sua coppia di torsione; aumentandola proporzionalmente come le diminuzioni di velocità. Il rapporto della velocità delle assi dipende dalla relazione del numero dei fili dal verme al numero dei denti nella ruota elicoidale o nell'ingranaggio.
Verme della clessidra
I nostri azionamenti di vuotamento stanno usando la tecnologia del verme della clessidra, in cui il verme è modellato per impegnare più denti nell'ingranaggio. Ciò ha aumentato i risultati di impegno del dente nella maggiori forza, efficienza e durevolezza.
Parametri
| Modello: | VE7 | Luogo d'origine | Changzhou, Cina |
| Marca | HANGTUO | Tipo | Incluso |
| Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 1750 N.m |
| Inclinazione della coppia di torsione di momento | 5 K N.m | Coppia di torsione della tenuta | 9,2 K N.m |
| Valutazione assiale statica | 34 KN | Valutazione radiale statica | 58 KN |
| Valutazione assiale dinamica | 17 KN | Valutazione radiale dinamica | 38 KN |
| Rapporto di marce | 57:1 | Efficienza | 40% |
Applicazioni
inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, torri scavarici e ascensori automobilistici.
Prodotti relativi
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
