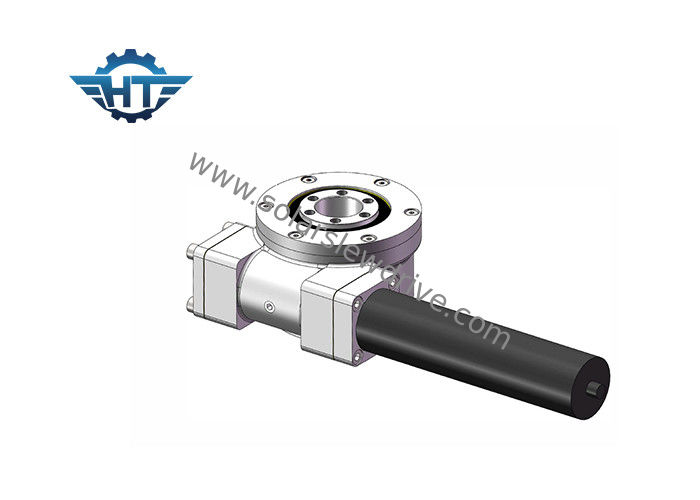

Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SE1 " ~25" |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| modello: | 1~25 | Rapporto di marce: | 31:1~150:1 |
|---|---|---|---|
| Applicazione: | inseguitori solari | Luogo di origine: | Changzhou, Cina |
| autista: | Motore elettrico | certificato: | ISO9001, CE |
| Installazione: | Verticale | manutenzione: | libero |
| colore: | Come richiesto | Contraccolpo: | meno di 0,1 gradi |
| Evidenziare: | cambio dell'ingranaggio a vite continua,anello di vuotamento dell'ingranaggio a vite |
||
Descrizione di prodotto
I nostri azionamenti di vuotamento vengono in varie dimensioni del modello da a 1 pollici a 25 pollici, gamme delle prestazioni da 0,3 a kNm 21. Inoltre abbiamo azionamenti di vuotamento di contraccolpo differente. Gli azionamenti sono ben adattati per le applicazioni che richiedono sia la tenuta del carico che la coppia di torsione rotazionale dalla stessa trasmissione. Possono anche essere fatti con le asce doppie di rotazione, (asce di tornitura allo stesso tempo) o con gli azionamenti doppi sullo stesso asse, (due filetti che guidano la stessa corona a dentatura interna in un asse) e possono essere montati verticalmente, orizzontalmente o entrambi.
Serie verticale
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
Serie orizzontale
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Coppia di torsione della tenuta | Carico assiale | Carico radiale | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | N.m | kN | kN | grado | Sì | chilogrammo | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sì | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sì | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sì | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sì | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 182 |
Serie doppia di asse
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 21kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 157 chilogrammi |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 682 chilogrammi |
Doppia serie del verme
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso | |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | ||||
| 14" | 85:1 | 12225 | 68000 | 340 | 130 | 110000 | 40% | ≤0.1 | Sì | 70 chilogrammi | |
| 17" | 102:1 | 18525 | 160000 | 480 | 190 | 131200 | 40% | ≤0.1 | Sì | 102 chilogrammi | |
| 21" | 125:1 | 30750 | 240000 | 980 | 390 | 162000 | 40% | ≤0.1 | Sì | 153 chilogrammi | |
| 25" | 150:1 | 36750 | 360000 | 1200 | 430 | 178000 | 40% | ≤0.1 | Sì | 202 chilogrammi | |
