Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SE7 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo | Modello: | A 7 pollici |
---|---|---|---|
Rapporto di marce: | 57:1 | Efficienza: | 40% |
Preciso: | Meno di 0,1 | Driver: | Motore elettrico |
Colore: | Richiesto | Tipo: | Singolo asse |
Evidenziare: | motore idraulico di pantano,azionamento solare dell'inseguitore |

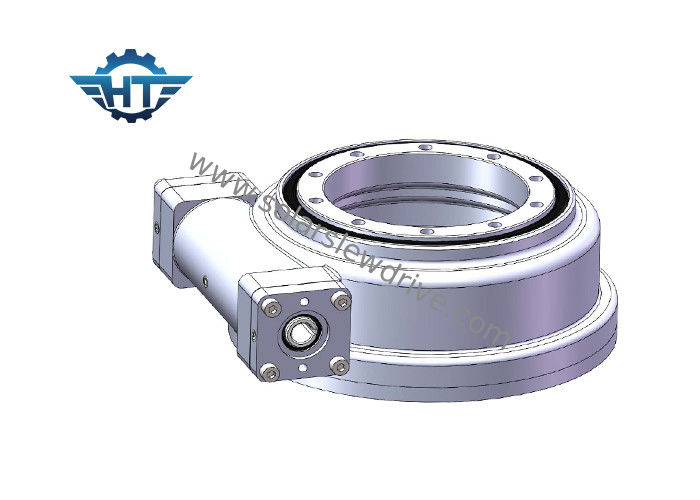

rapporto di marce solare 57/1 dell'inseguitore dell'azionamento di pantano 50Mn/42CrMo per l'industria solare
Descrizione di prodotto
Funzione
Gli azionamenti di vuotamento funzionano con la tecnologia standard del verme, in cui il verme sull'asse orizzontale funge da driver per l'ingranaggio, in generale, l'asse è guidato dal motore elettrico dell'ingranaggio.
Rapporto di marce
La rotazione del verme orizzontale gira un ingranaggio circa un perpendicolare di asse nell'asse di vite. Questa combinazione riduce la velocità del membro determinato ed inoltre moltiplica la sua coppia di torsione; aumentandola proporzionalmente come le diminuzioni di velocità. Il rapporto della velocità delle assi dipende dalla relazione del numero dei fili dal verme al numero dei denti nella ruota elicoidale o nell'ingranaggio.
Verme della clessidra
I nostri azionamenti di vuotamento stanno usando la tecnologia del verme della clessidra, in cui il verme è modellato per impegnare più denti nell'ingranaggio. Risultati aumentati di questo impegno del dente nella maggiori forza, efficienza e durevolezza.
Parametri
Modello: | SE7 | Luogo d'origine | Changzhou, Cina |
Marca | HANGTUO | Tipo | Chiuso |
Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 2000 N.m |
Inclinazione della coppia di torsione di momento | K 1,35 N.m | Tenuta della coppia di torsione | K 1,32 N.m |
Valutazione assiale statica | 132 KN | Valutazione radiale statica | 58 KN |
Valutazione assiale dinamica | 66 KN | Valutazione radiale dinamica | 38 KN |
Rapporto di marce | 57:1 | Efficienza | 40% |
Applicazioni
inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
Parametri delle serie del Se
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Imballaggio e spedire
Imballaggio interno: film plastico antiruggine; sacchetti di plastica di vuoto.
Imballaggio esterno: cartone duro; caso di legno; pallet di legno.
Termine di spedizione: da preciso; da aria; per terra; dal mare.
Per i campioni, poiché l'azionamento di pantano è con la piccola dimensione solo peso pesante, non è trasporto redditizio dal mare mentre il trasporto preciso il modo redditizio, la nostra volontà logistitic del personale ha chiesto il TNT, DHL, UPS, FEDEX, confrontare il prezzo preciso per trovare il modo più redditizio.
Se nell'ordine alla rinfusa in futuro, raccomandiamo la nave dal mare.
