Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SDE3 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Modello: | A 3 pollici | Rapporto di marce: | 31:1 |
---|---|---|---|
Efficienza: | 40% | Driver: | motore elettrico/motore idraulico/servomotore |
Tipo: | due direzioni montate | Applicazione: | Sistema di tracciamento solare |
Precison: | alto | Servizio dell'OEM: | Disponibile |
Evidenziare: | motore idraulico di pantano,azionamento solare dell'inseguitore |

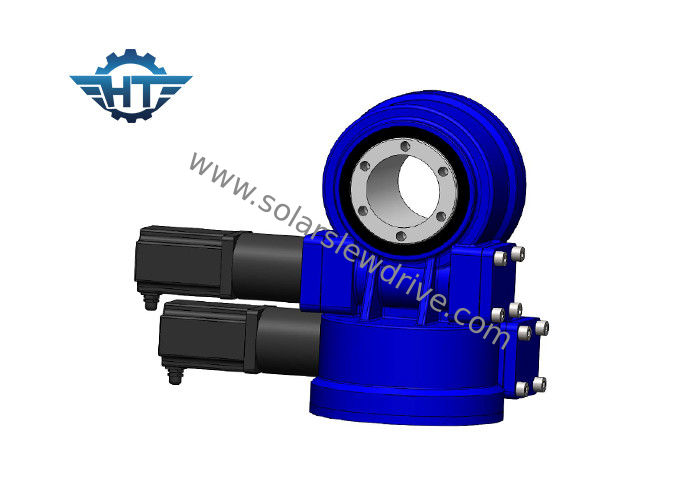

SDE3 31/1 verticale e orizzontale solari dell'azionamento di pantano montati per gli inseguitori solari di asse doppio
Descrizione
Azionamento di vuotamento SDE3 per l'inseguitore solare di Doppio-asse
Marca commerciale: GH
Number di modello: SDE3
Circostanza: Nuovo
Servizio di assistenza al cliente fornito: Ingegneri disponibili assistere macchinario oltremare
Coppia di torsione dell'uscita: 600 N.m
Inclinazione della coppia di torsione di momento: 1500 N.m
Tenuta della coppia di torsione: 5800 N.m
Valutazione assiale: 10 KN
Valutazione radiale: 15 KN
Rapporto di marce: 31:1
Inseguimento della precisione: ≤ 0.1°
Motore: 12V, 24V, motore di CC, 380V, motore a corrente alternata 220V
Peso netto: 25 chilogrammi
Termine di consegna: campione in 15 giorni, ordine in lotti 15~45 giorni
Caratteristiche
Applicazioni
La domanda più comune dell'azionamento di vuotamento di inseguitori solari di vuotamento di doppio-asse del drivesare di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
Specifiche del posizionatore di Doppio-asse di SDE
Affidabilità
Gli azionamenti di vuotamento di doppio-asse di SDE sono assicurati per una durata del campo da 30 anni di posizionamento preciso 3D. Gli azionamenti di SDE creano una soluzione efficiente ed affidabile in un singolo azionamento. Qualifichiamo tutte le nostre componenti e materie prime facendo uso delle norme fissate dall'iso 9001, certificazioni del CE per massimizzare la vita del campo.
Vantaggi
L'azimut & la progettazione combinata e chiusa di elevazione possono migliorare l'efficienza d'inseguimento della produzione di energia e di precisione.
FRB facendo uso della progettazione combinata ha raggiunto la migliore rigidità, resistenza all'urto più forte, capace di resistere all'ambiente duro del deserto e di altri.
Applicazione:
1) azionamento di vuotamento di serie di SDE ampiamente usato per le parti relative di rotazione dell'inseguitore solare.
2) inseguitore di asse del PV solare e solare doppi
Caratteristiche & vantaggi
Prestazione
Gli azionamenti di pantano usano la tecnologia brevettata del verme della clessidra per dare il supporto massimo del movimento e di controllo. I nostri ingranaggi a vite impegnano 5 - 11 dente sulla linea del passo della corona a dentatura interna dalla vite della clessidra, che è più alto impegno del dente che i vermi standard, dando al cambio la maggiori stabilità e forza. Impari più circa la tecnologia della clessidra.
Parametri tecnici
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
