Fornitura degli azionamenti innovatori e redditizi di vuotamento
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SE1~SE25 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Luogo di origine: | Changzhou, Cina | Modello: | SE1~SE25 |
---|---|---|---|
Rapporto di marce: | 31:1~150:1 | Applicazione: | Energia solare e macchinario di costruzione |
Driver: | Motori | Certificato: | ISO9001, CE |
Installazione: | Come richiesto | Manutenzione: | Ciascuno 5 anni |
Colore: | Come richiesto | Contraccolpo: | Come richiesto |
Evidenziare: | azionamento di pantano dell'ingranaggio a vite,corona a dentatura interna di vuotamento |

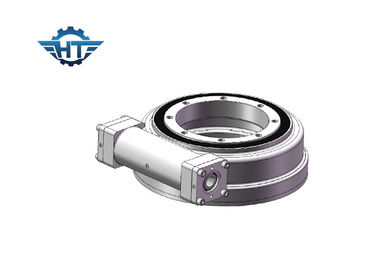

Cambio dell'azionamento di pantano del verme della clessidra con 24 motori dell'ingranaggio planetario di VCC per energia solare
Descrizione di prodotto
I nostri azionamenti di vuotamento vengono in varie dimensioni di modello da a 1 pollici a 25 pollici, gamme delle prestazioni da 0,3 a kNm 21. Inoltre abbiamo azionamenti di vuotamento di contraccolpo differente. Gli azionamenti sono ben adattati per le applicazioni che richiedono sia la tenuta del carico che la coppia di torsione rotazionale dalla stessa trasmissione. Possono anche essere fatti con le asce doppie di rotazione, (asce di giro allo stesso tempo) o con gli azionamenti doppi sullo stesso asse, (due filetti che guidano la stessa corona a dentatura interna in un asse) e possono essere montati verticalmente, orizzontalmente o entrambi.
Scheda di dati verticale di serie
Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
Scheda di dati orizzontale di serie
Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Tenuta della coppia di torsione | Carico assiale | Carico radiale | Efficienza | Precisione | Autobloccante | Peso |
N.m | N.m | N.m | kN | kN | grado | Sì | chilogrammo | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sì | 9 |
5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sì | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sì | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sì | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 182 |
Scheda di dati doppia di serie di asse
Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 21kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 157 chilogrammi |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 682 chilogrammi |
Caratteristiche
1. Coppia di torsione backholding eccellente per assicurare la sicurezza
2. Alta precisione per assicurare un riflettore stabile
3. Alta valutazione del IP per migliorare tempo di impiego nelle circostanze comlicated all'aperto
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
