Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | A 3 pollici |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo | Modello: | A 3 pollici |
---|---|---|---|
Rapporto di marce: | 31:1 | Efficienza: | 40% |
Preciso: | meno di 0,1 gradi | Driver: | motore elettrico/motore idraulico/servomotore |
Colore: | Come richiesto | contraccolpo: | meno di 0,1 gradi |
Tipo: | VERTICALE | Luogo d'origine: | Changzhou, Cina |
Evidenziare: | motore di azionamento di pantano,Azionamento di pantano dell'ingranaggio a vite |

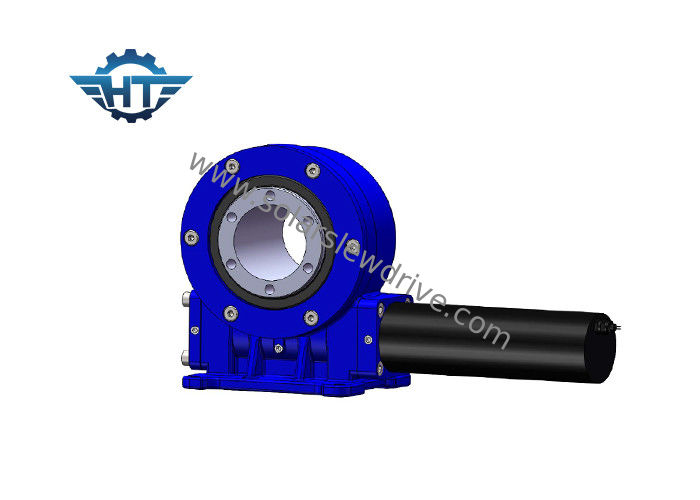

360° ha girato il cambio dell'azionamento di pantano con il verme della clessidra, piccolo contraccolpo per il termale della depressione
Descrizione
Nome di prodotto: VE7
Velocità normale dell'uscita: 0.03RPM
Coppia di torsione normale dell'uscita: 7320 N.m
Max Output Torque: 10980 N.m
Inclinazione della coppia di torsione di momento: 8 kN.m
Tenuta della coppia di torsione: 39 kN.m
Carico assiale statico: kN 30
Carico radiale statico: kN 100
Rapporto dell'azionamento di vuotamento: 51:1
Rimozione del contraccolpo: <=0.15°
IP (classe): 66
Efficienza: 40%
Temperatura: -40℃ to+120℃
Caratteristiche di funzionamento del motore del riduttore
Tensione nominale: 24 VCC
Corrente normale: < 7="">
Potenza di uscita: 126 W
Velocità dell'uscita: 1,6 GIRI/MIN.
Coppia di torsione dell'uscita: 359 N.m
Max Output Torque: 538 N.m
Rumore: <65 dB="">
Vantaggi
1. Rotazione 360 gradi
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra,
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta precisione
Specifiche verticali di serie
Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
Portata di applicazione
Le applicazioni tipiche includono gli inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
