Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | ZSE7 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Modello: | A 7 pollici | Rapporto di marce: | 57:1 |
---|---|---|---|
Efficienza: | 40% | Preciso: | meno di 0,1 gradi |
Driver: | motore elettrico/motore idraulico/servomotore | Tipo: | Verticale montato |
Applicazione: | Industriale ed applicazioni dell'OEM | Colore: | Come richiesto |
Evidenziare: | Azionamento di pantano dell'ingranaggio a vite,corona a dentatura interna di vuotamento |

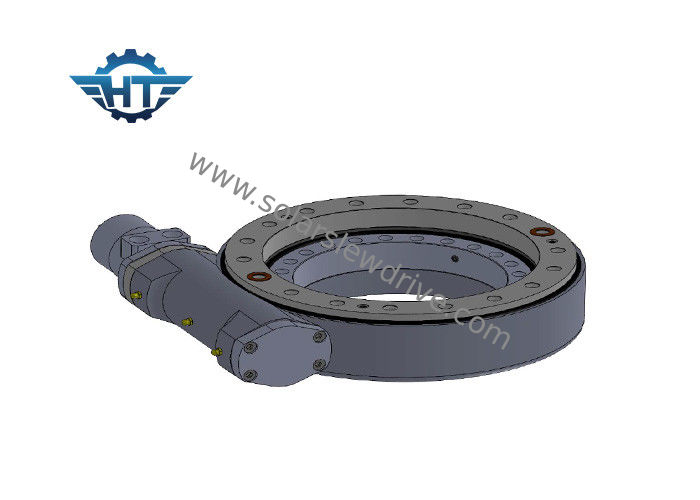

Piccolo cambio a 7 pollici dell'azionamento di pantano dell'ingranaggio a vite del contraccolpo per il riflettore parabolico o lo specchio
Descrizione di prodotto
Nel venire a scegliere l'azionamento idraulico adatto di vuotamento, dobbiamo solitamente conoscere quanto segue:
1. L'applicazione
2. Il sistema di pressione idraulica
3. Il carico e la velocità girante richiesti
4. In generale, l'azionamento di vuotamento del Se con il motore idraulico dovrebbe essere installato orizzontalmente. Se non da questo modo, i pls ci hanno lasciati sapere.
Reagisca sfavorevolmente – le lacune attuali di spazio fra le dentature ed il verme è molto un comune e spesso un considerevole e un fattore chiave nelle progettazioni dei sistemi di azionamento e dell'ingranaggio. Le lacune fra loro permettono la stanza per l'applicazione della lubrificazione e possono contribuire ad accomodare gli sforzi del calore dell'operazione dentro. L'ingranaggio ed il verme sono contatto in uno stato della maglia perfetta vicina. Questa volontà a sua volta tiene conto un trasferimento altamente efficiente di forza motrice, una distribuzione di carico uniforme e un livello molto impressionante di precisione di posizionamento nell'azionamento
Parametri degli azionamenti di vuotamento di ZSE
Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso | Rapporto |
N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | ||||
3" | 31:1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0° | Sì | 9kg | 31:1 |
5" | 37:1 | 317,5 | 6000 | 68 | 27 | 2300 | 40% | 0° | Sì | 14kg | 37:1 |
7" | 57:1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0° | Sì | 23kg | 57:1 |
9" | 61:1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0° | Sì | 44 chilogrammi | 61:1 |
Paremeters dell'azionamento di vuotamento del Se
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
