Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SDE5» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo, QUARTO | modello: | SDE 5 |
---|---|---|---|
Rapporto di marce: | 37:1 | Coppia di torsione della potenza nominale: | 800 nanometro |
Coppia di torsione della tenuta: | 6000 nanometro | Inclinazione della coppia di torsione: | 9200 nanometro |
Efficienza: | 40% | Colore standard: | RAL 9006 |
contraccolpo: | meno di 0,1 gradi | Tipo girante: | Asse due |
Evidenziare: | azionamento di pantano dell'ingranaggio a vite,corona a dentatura interna di vuotamento |

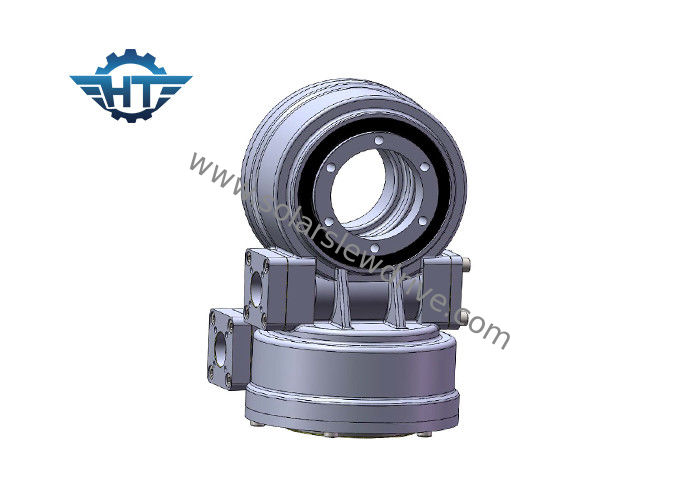

Cambio doppio dell'azionamento di pantano di asse della serratura di auto SDE5 con i motori elettrici dell'ingranaggio planetario per gli inseguitori solari
Descrizione
La prestazione delle gamme degli azionamenti di vuotamento da 6kNm a 220kNm di tenuta coppia di torsione, 200Nm a 63kNm di coppia di torsione dell'uscita, 500Nm a 271kNm di capovolgimento della capacità di carico di momento e dei rapporti di riduzione del cambio del 30:1 fino a 156.600: 1. Il montaggio può essere fatto orizzontalmente, verticalmente, o attraverso una combinazione di asce multiple.
Gli azionamenti di vuotamento di serie della VE si consigliano per montare gli azionamenti di vuotamento che si riferiscono alla parte superiore di disegno allegata nelle domande solari di migliore protezione.
Gli azionamenti di vuotamento di serie del Se si consiglia per montare gli azionamenti di vuotamento capovolti sull'asse di azimut nelle domande solari di migliore protezione e per aggiungere la protezione per l'asse di elevazione.
Gli azionamenti di vuotamento di serie di SDE sono montati delle due direzioni.
Vantaggi
1. Forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. Determini il più grande carico per usando il multi contatto di dente
4. Migliori la funzione autobloccante statica
Dati tecnici dell'azionamento di vuotamento di SDE
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
