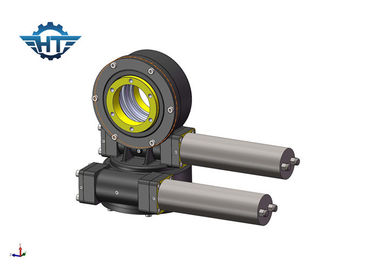

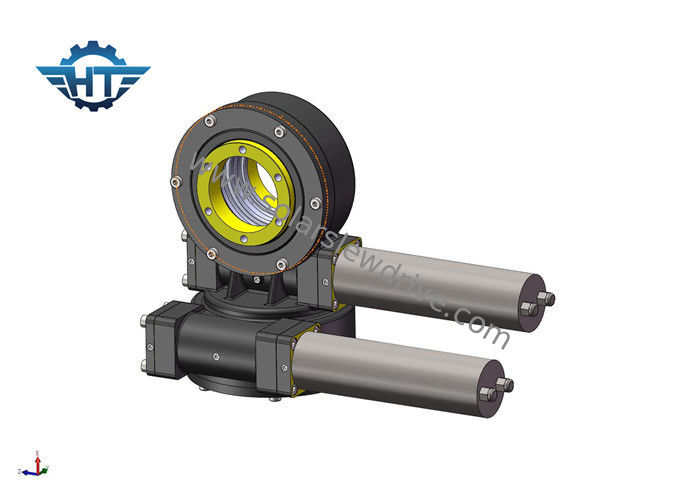

L'ingranaggio a vite doppio di asse SDE3 ha ucciso l'azionamento, alta precisione per l'assorbitore concentrato del calore

L'ingranaggio a vite doppio di asse SDE3 ha ucciso l'azionamento, alta precisione per l'assorbitore concentrato del calore

  • L'ingranaggio a vite doppio di asse SDE3 ha ucciso l'azionamento, alta precisione per l'assorbitore concentrato del calore
  • L'ingranaggio a vite doppio di asse SDE3 ha ucciso l'azionamento, alta precisione per l'assorbitore concentrato del calore
L'ingranaggio a vite doppio di asse SDE3 ha ucciso l'azionamento, alta precisione per l'assorbitore concentrato del calore
Dettagli:
Luogo di origine: La Cina
Marca: HangTuo
Certificazione: CE, ISO9001
Numero di modello: SDE3
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD 100~380/ pc
Imballaggi particolari: Scatola di legno compensato
Tempi di consegna: 15~45 giorni
Termini di pagamento: L / C, T / T, Western Union
Capacità di alimentazione: 2000 PZ AL MESE
Contatto
Descrizione di prodotto dettagliata
Luogo d'origine: Changzhou, Cina (continente) Alimentazione elettrica: 24VDC
Sensori di Corridoio: NO Tipo di motore: motore spazzolato planetario di CC
Caratteristica: Completamente incluso Materiale: 42CrMo o 50Mn
Evidenziare:

azionamento di vuotamento per il sistema di tracciamento solare

,

azionamento solare dell'inseguitore

L'ingranaggio a vite doppio di asse SDE3 ha ucciso l'azionamento con alta precisione per la centrale elettrica solare concentrata



Descrizione



Come scegliere un dispositivo di trasmissione per il sistema photothermal della produzione di energia della torre



Il dispositivo di trasmissione è importante all'efficienza della centrale elettrica della torre



Nella centrale elettrica photothermal della torre, decine di migliaia di specchi riuniscono la radiazione solare sull'assorbitore del calore all'estremità della torre calore-assorbente per raccogliere le temperature elevate e riunire il calore. Per assicurare la raccolta continua e stabile del calore, lo specchio dovrebbe seguire sempre la posizione del sole, tramite il dispositivo di trasmissione nella direzione di elevazione e di azimut di movimento orizzontale (doppio asse).

Il dispositivo di trasmissione più comune è azionamento di CSP-pantano della torre



L'ingranaggio a vite doppio di asse SDE3 ha ucciso l'azionamento, alta precisione per l'assorbitore concentrato del calore 0



L'azionamento di pantano è determinato solitamente da un motore per determinare la rotazione dello specchio in direzione delle due asce. Come macchina di precisione, l'applicazione dell'azionamento di pantano nell'industria photothermal della produzione di energia deve controllare l'accuratezza di inseguimento all'interno di 1mrad. La doppi ruota elicoidale e dente che della struttura di busta l'area ingranante di superficie è grande, accuratezza della trasmissione è più alta, resistenza all'urto è forti, il suo tasso basso di usura possono assicurare l'uso a lungo termine nelle circostanze di precisione e di vita, più adatte per la centrale elettrica Photothermal nel nord-ovest dell'ambiente duro.



Dati tecnici



Modello Rapporto Coppia di torsione della potenza nominale (N.m) Inclinando coppia di torsione (N.m) Tenendo coppia di torsione (N.m) Carico assiale (kN) Carico radiale (kN) Efficienza Precisione (°) Autobloccante Peso (chilogrammi)
1" 32:1 400 1000 1800 22 12 40% ≤0.1 6
3" 31:1 600 1500 3000 30 16 40% ≤0.1 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 12
7" 57:1 2000 13500 13200 132 58 40% ≤0.1 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 105
21" 125:1 16000 203400 81000 1600 640 40% ≤0.1 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 204



Motore



24V ha spazzolato il motore di CC



Specificazione:

Tensione: 24VDC

Tensione facoltativa: 12V, 48V

Nessuna corrente del carico: 0.6A (massimo)

Nessuna velocità dell'uscita del carico: 3,2 giri/min.

Nessuna velocità del carico: 1300 giri/min.



Velocità stimata: 2 giri/min.

Coppia di torsione stimata: 43 nanometro

Max Torque: 48 nanometro

Corrente nominale: 1.8A (massimo)

Classe del IP: IP55

Peso: g 2000



Dimensioni

L'ingranaggio a vite doppio di asse SDE3 ha ucciso l'azionamento, alta precisione per l'assorbitore concentrato del calore 1

Asse: 12mm



La tensione, il potere e la velocità del motore saranno personalizzati secondo la vostra richiesta in circostanza permessa della dimensione adottabile.
