Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SE, SDE, VE |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 100~1100 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Luogo di origine: | Changzhou, Cina | IP Grade: | IP66 |
|---|---|---|---|
| Tipo: | Azionamento di vuotamento | Materiale: | 42CrMo o 50Mn |
| Garanzia: | 3~10 anni | Dimensioni: | A 3 pollici ad a 25 pollici |
| Applicazione: | alimentazione del sistema solare | Motore: | CA o CC o Hydarulic |
| Evidenziare: | azionamento di vuotamento per il sistema di tracciamento solare,azionamento solare dell'inseguitore |
||

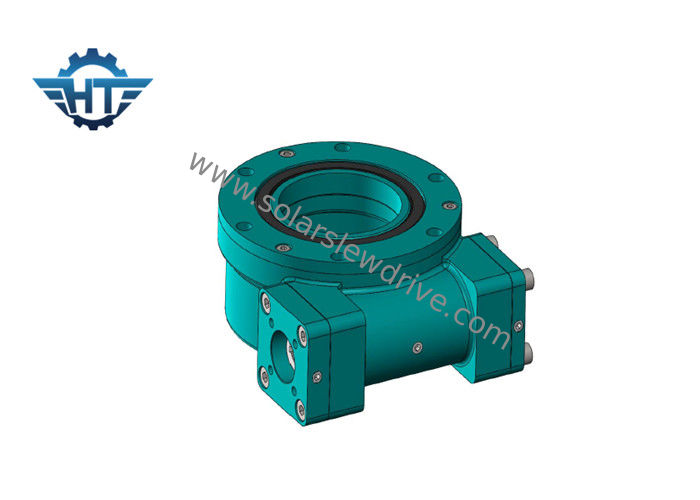

Inseguitore solare dell'azionamento di pantano della VE, del Se, di SDE per il singolo asse e sistema doppio di energia solare di asse
Descrizione
1. Inclinazione della coppia di torsione di momento: La coppia di torsione è il carico moltiplicato per la distanza fra la posizione del carico ed il centro dell'ingranaggio di vuotamento.
Se la coppia di torsione generata dal carico e dalla distanza è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
2. Coppia di torsione della tenuta: È la coppia di torsione inversa.
Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata Holding Torque.
3. Carico assiale: Carichi il parallelo all'asse dell'ingranaggio di vuotamento.
4. Carico radiale: Carichi il verticale all'asse dell'ingranaggio di vuotamento.
5. Autobloccante: Una volta caricato, l'azionamento di vuotamento non può invertire la rotazione e così chiamato autobloccante.
Dati tecnici
| Parametri di prestazione del modello del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Coppia di torsione della tenuta (N.m) | TiltingTorque (N.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Effeciency | Precisione (grado) | IP | Impiegati lavoranti. (℃) | Autobloccante | Peso (chilogrammi) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì |
204
|
Come lavoro del motore dell'ingranaggio planetario
La progettazione planetaria del motore sposta il carico sopra gli ingranaggi planetari multipli permettendo che migliori gli oneri gravosi della maniglia che altri stili del motore. Gli ingranaggi planetari sono sincronizzati permettendoli di consegnare la coppia di torsione coerente, fornente un maggior camice della capacità di uscita. La progettazione degli ingranaggi planetari è molto efficiente a conservare il lubrificante permettendo che questi piccoli motori funzionino alle più alte velocità. Per questo motivo, i motori dell'ingranaggio planetario eseguono il più bene quando l'alta coppia di torsione è necessaria.
Vantaggi
1. BENVENUTO DELL'OEM
OEM dei prodotti su misura supporto
2. QUALITÀ GUARATEE
Supporto tecnico professionale, un anno o 1000 ore di garanzia
3. CONSEGNA VELOCE E TEMPESTIVA
Solitamente 10-15 giorni per produzione delle merci
Dati tecnici
| Tipo | Tensione DC.(V) | Nessun carico | Stimato | Coppia di torsione massima (nanometro) | ||||
| Corrente (A) | Velocità (RPM) | Velocità del motore (RPM) | Corrente (A) | Velocità (r/min) | Coppia di torsione (nanometro) | |||
| ZYT09RC+ | 24 | 0,8 (MAX) | 2,6 | 1100 | 10,5 (MAX) | 2,0 | 500 | 750 |
Dimensioni
