Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Numero di modello: | Se |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 100-1100 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Certificazione: | ISO, CE | Alimentazione: | 24 VCC |
|---|---|---|---|
| modello: | Serie del Se | nome: | Azionamento di pantano di alta precisione |
| Edilizia abitativa: | Casting | Coppia di torsione dell'uscita: | 0.4~21 KNM |
| Protegga la caratteristica: | Incluso | Luogo d'origine: | Changzhou, Cina |
| Evidenziare: | azionamento di vuotamento per il sistema di tracciamento solare,azionamento di pantano per l'inseguitore solare |
||

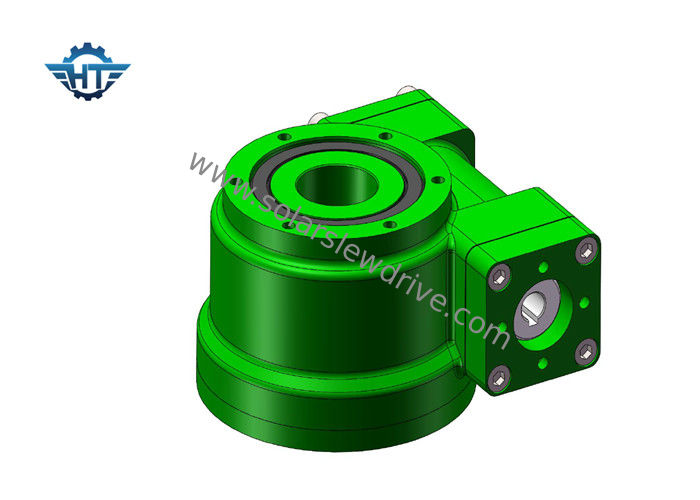

Coppia di torsione del piccolo azionamento solare di pantano del verme di alta precisione alta con la superficie estiguuta dell'ingranaggio
Descrizione
L'azionamento di vuotamento è un cambio che può tenere sicuro i carichi radiali ed assiali come pure trasmette una coppia di torsione per girare. La rotazione può essere in un singolo asse o in asce multiple insieme. Gli azionamenti di vuotamento sono trasformati fabbricando il sistema d'ingranaggi, i cuscinetti, le guarnizioni, l'alloggio, il motore ed altre componenti ausiliarie ed il montaggio loro un cambio finito.
1) Coppia di torsione di inclinazione: Il carico è moltiplicato per la distanza fra la posizione del carico ed il centro del supporto rotatorio. Se la coppia di torsione generata dal carico e dalla distanza è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento rotatorio sarà invertito.
2) Carico assiale: parallelamente al cuscinetto di vuotamento
3) Carico radiale: perpendicolare al cuscinetto di vuotamento
4) Autobloccante: soltanto quando il carico, l'azionamento rotatorio non può invertire la rotazione, cosiddetto autobloccante.
5) Coppia di torsione della tenuta: Coppia di torsione inversa. Quando l'azionamento è girato indietro, le parti non sono danneggiate
6) La coppia di torsione massima raggiunta è chiamata la coppia di torsione della tenuta.
Parametri tecnici
Modello |
Coppia di torsione della potenza nominale (N.m) |
TiltingTorque (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza | Precisione (grado) | IP | Autobloccante | Peso (chilogrammi) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | Sì | 204 |
