Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Numero di modello: | SE, VE, SDE |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 100~1100 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Certificazione: | ISO, CE | Luogo d'origine: | Changzhou, Cina |
|---|---|---|---|
| Protegga la caratteristica: | Incluso | Garanzia: | 3~10 anni |
| Dimensioni: | A 3 pollici ad a 25 pollici | Applicazione: | Industriale, inseguitore solare |
| Evidenziare: | azionamento di vuotamento per il sistema di tracciamento solare,azionamento di pantano per l'inseguitore solare |
||
Piccolo azionamento di pantano del Se, della VE, di SDE con il verme della busta ed ingranaggio elicoidale per raggiungere il contatto del Multi-dente
Descrizione
Per realizzare la funzione d'inseguimento del sistema di tracciamento solare, un insieme del sistema meccanico è necessario guidare il pannello fotovoltaico in modo che giri con la traiettoria solare. Allo stesso tempo, il sistema di tracciamento fotovoltaico dovrebbe incontrare le proprietà meccaniche della velocità del vento del sistema convenzionale del sostegno ed inoltre ha certa coppia di torsione dell'uscita per resistere alla resistenza al vento corrispondente, in modo da realizzare l'operazione dinamica del sostegno e dell'inseguitore fotovoltaici nell'ambito di determinata velocità del vento. L'azionamento di pantano è una buona scelta.
Azionamento di pantano
L'azionamento di pantano è uno dei dispositivi di presa di forza comunemente usati per seguire il sistema di tracciamento fotovoltaico, le sue caratteristiche principali è struttura compatta; può resistere ai determinati carichi radiali ed assiali come pure capovolgere la coppia di torsione, ma anche può trasmettere la grande coppia di torsione, rapporto della decelerazione ecc.
Il riduttore dell'ingranaggio a vite della busta, la sua struttura include il verme della busta, base ed anello di vuotamento/ingranaggio.
La base comprende le coperture dell'asse e un anello del sedile, le coperture dell'asse sono collegate con l'anello del sedile e la linea di asse delle coperture dell'asse e la linea di asse dell'anello del sedile sono l'un l'altro perpendicolari nella posizione spaziale ed il dispositivo del verme della busta è nelle coperture dell'asse della base.
Il cuscinetto di pantano comprende un anello interno, un anello esterno dell'ingranaggio e una sfera d'acciaio o un rullo incastonati fra l'anello interno e l'anello esterno, che è fisso ad un'estremità dell'anello del sedile della base e l'anello esterno dell'ingranaggio è ingranato il verme della busta.

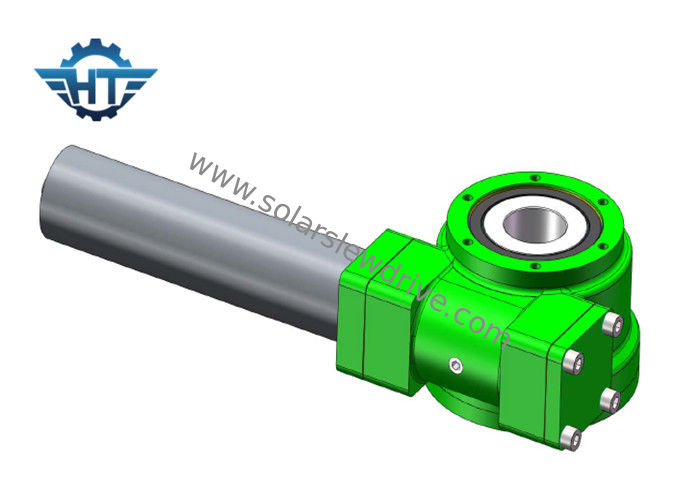

Immagine del prodotto
Dati tecnici
| Parametri di prestazione del modello della VE | |||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Coppia di torsione della tenuta (N.m) | TiltingTorque (N.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Precisione (grado) | Precisione | IP | Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | Sì | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | Sì | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | Sì | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | Sì | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | Sì | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | Sì | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | Sì | 88 chilogrammi |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | Sì | 135 chilogrammi |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | Sì | 192 chilogrammi |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | Sì | 251 chilogrammo |
