Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Numero di modello: | VE8 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Certificazione: | ISO, CE | Tipo: | Azionamento di vuotamento VE8 |
|---|---|---|---|
| Luogo d'origine: | Changzhou, Cina | Funzione: | Aumenti la coppia di torsione |
| Protegga: | Incluso | Materiale: | 42CrMo o 50Mn |
| Garanzia: | 10 anni | Dimensioni: | A 3 pollici ad a 25 pollici |
| Evidenziare: | azionamento di vuotamento per il sistema di tracciamento solare,azionamento solare dell'inseguitore |
||

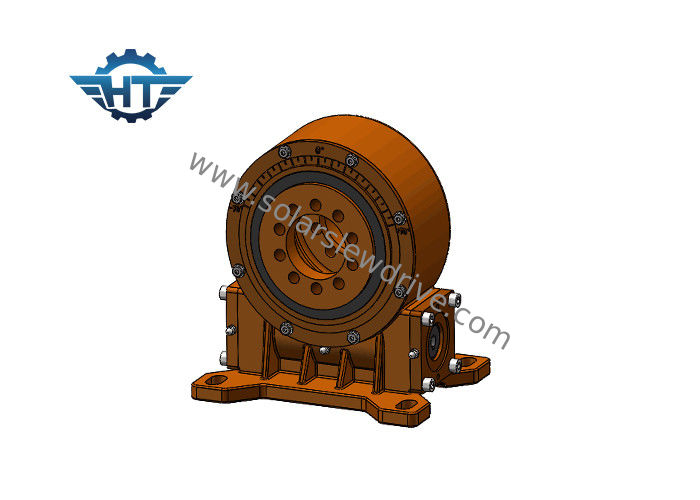

Azionamento solare verticale di pantano dell'inseguitore Ve8 con l'ingranaggio ed il verme elicoidali della busta per gli inseguitori solari
Descrizione
L'anello di vuotamento, anche conosciuto come i cuscinetti di vuotamento o il cuscinetto della piattaforma girevole, è un grande cuscinetto che può sostenere il carico più assiale, carico radiale e momento della inclinazione. È le parti essenziali della trasmissione del macchinario. Ha l'anello interno ed esterno, il rotolamento ed altre componenti.
Si può considerare l'azionamento di vuotamento come cambio perché le componenti di moto del centro sono il cuscinetto e l'albero a vite continua di vuotamento. Inoltre consiste delle componenti ausiliarie quali le guarnizioni, l'alloggio ed il motore. Come alimentazione, il motore di azionamento di pantano è solitamente motore dell'ingranaggio planetario di CC, motore passo a passo di CC, CA che del motore ecc. dell'ingranaggio di CA il motore idraulico pricipalmente è utilizzato nel macchinario di costruzione come sistema del dispositivo di presa di forza. Poichè la componente del centro sta vuotando l'azionamento dell'anello, l'azionamento di vuotamento può resistere prontamente alle forze assiali e radiali.
Il pantano determina il principio di funzionamento
Il verme è guidato dal motore, che determina l'anello esterno dell'anello di vuotamento per girare; l'anello esterno ha prodotto la coppia di torsione attraverso la flangia e l'anello interno dell'anello di vuotamento è riparato nell'alloggio.
L'azionamento di vuotamento ha autobloccante inverso a causa dell'azionamento dell'ingranaggio a vite con le caratteristiche autobloccanti inverse. Questa caratteristica notevolmente migliora la stabilità del funzionamento ospite e del fattore di sicurezza. Confrontato ai prodotti tradizionali dell'oscillazione, il cambio dell'azionamento di vuotamento è facile da installare, facile mantenere e risparmia il considerevole spazio dell'installazione.
Dati tecnici
| Modello | Coppia di torsione della potenza nominale (N.m) | Coppia di torsione della tenuta (N.m) | TiltingTorque (N.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Precisione (grado) | Precisione | IP | Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | Sì | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | Sì | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | Sì | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | Sì | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | Sì | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | Sì | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | Sì | 88 chilogrammi |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | Sì | 135 chilogrammi |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | Sì | 192 chilogrammi |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | Sì | 251 chilogrammo |
