Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SDE5» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Materiale: | 50Mn, 42CrMo, QUARTO | modello: | asse due a 7 pollici |
|---|---|---|---|
| Rapporto di marce: | 57: 1 | Coppia di torsione dell'uscita: | 0,8 kNm |
| Coppia di torsione della tenuta: | kNm 6 | Inclinazione della coppia di torsione: | kNm 9,2 |
| Efficienza: | 40% | Impiegati del lavoro.: | -30℃~+120℃ |
| Evidenziare: | Azionamento dell'anello di vuotamento,motore dell'ingranaggio a vite continua |
||

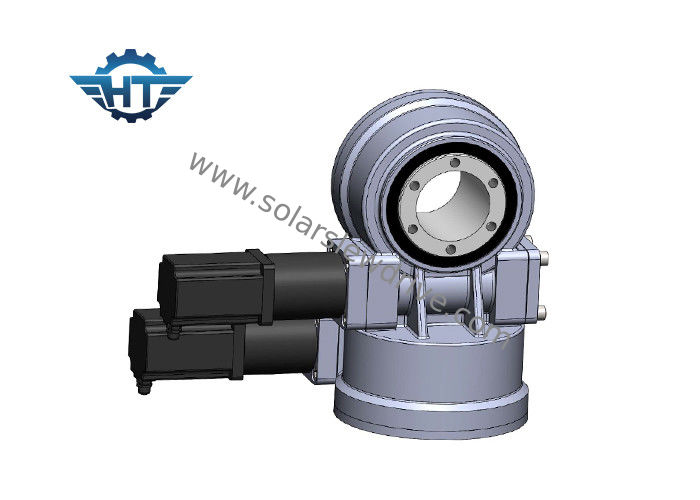

Azionamento a 5 pollici d'abitazione incluso di vuotamento dell'ingranaggio a vite per il sistema di tracciamento solare ed il satellite di asse doppio
Descrizione
L'azionamento di pantano è un prodotto migliorato dei cuscinetti di pantano, che è composto solitamente di verme, di cuscinetti turbo tipi di pantano, di alloggio e di risorsa di potere. L'alloggio che usano l'acciaio fuso di alta qualità ha gli usi 42CrMo ingranaggio a vite e molto ad alta resistenza e una nitrurazione dello ione di incandescenza, la sua forza di resistenza all'usura è più alto, durezza più forte e tempo di impiego lungamente confrontato al materiale tradizionale domestico della nitrurazione 50Mn del gas e l'altro verme domestico della busta.
Dati tecnici di produzione
Modello: SDE7
Luogo d'origine: Changzhou, Cina
Marca: GH
Tipo: Chiuso
Materiale: 42CrMo, 50Mn
Coppia di torsione dell'uscita: 800N.m
Inclinazione della coppia di torsione di momento: 6000 N.m
Tenuta della coppia di torsione: 9200 N.m
Valutazione assiale statica: 133 KN
Valutazione radiale statica: 53 KN
Valutazione assiale dinamica: 32 KN
Valutazione radiale dinamica: 28KN
Rapporto di marce: 57:1
Efficienza: 40%
L'azionamento del vuotamento di Hangtuo è composto di alloggio, sopportare di vuotamento, sigillare, avvolgente il verme con alcuni pezzi di ricambio completati. Possiamo anche produrre il motore elettronico ed il motore idraulico utilizzati per il vuotamento degli azionamenti, che possono movimenti per il senso orario e ricambiare la rotazione di senso orario.
Vantaggi
1. Forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. Determini il più grande carico per usando il multi contatto di dente
4. Migliori la funzione autobloccante statica
Grafico delle prestazioni della serie di SDE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
Nota: Le dimensioni ed i parametri di cui sopra possono essere aggiornati o il regolato, per le dimensioni più dettagliate ed i parametri, si riferisce prego ai nostri disegni di vendite.
Classificazioni & disegni
C'è solitamente singolo tipo di asse; tipo doppio di asse, tipo verticale e tipo doppio del verme da 3 ad a 25 pollici, per i pls del dettaglio contattarci per il disegno di vendite.
