Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SE21» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo | modello: | SE21» |
---|---|---|---|
Rapporto di marce: | 125:1 | Coppia di torsione della potenza nominale: | kNm 16 |
Inclinazione della coppia di torsione: | kNm 205 | Efficienza: | 40% |
Colore: | RAL 9006 o come richiesto | ||
Evidenziare: | cambio dell'ingranaggio a vite continua,anello di vuotamento dell'ingranaggio a vite |

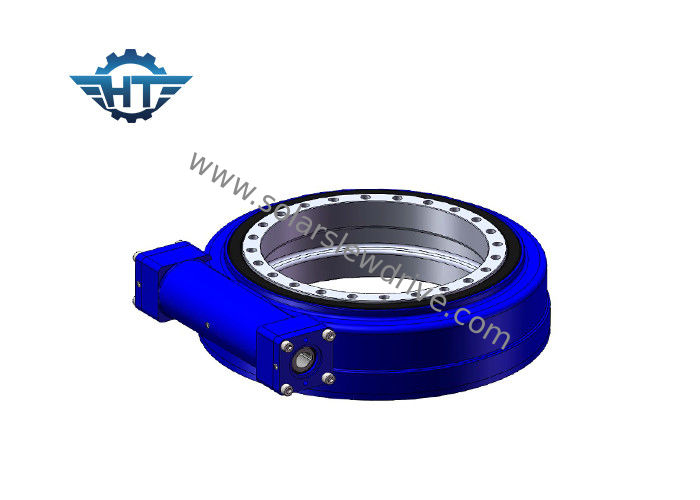

Azionamento incluso a 21 pollici di pantano dell'ingranaggio a vite, piccolo azionamento di pantano per robotica di automazione
Descrizione
Caratteristiche del meccanismo di ingranaggio a vite
1. Può ottenere un grande rapporto della trasmissione, più compatto di quanto il meccanismo di ingranaggio obliquo vacillato dell'asse
2. La superficie ingranante del dente di due ruote per la linea contatto, la sua portata è molto superiore al meccanismo di ingranaggio obliquo vacillato dell'asse
3. L'ingranaggio a vite continua è equivalente alla trasmissione a spirale; è trasmissione ingranante del multi-dente, in modo dalla trasmissione è regolare, a basso rumore
4. Autobloccante. Quando l'angolo della guida del verme è di meno che l'angolo equivalente di attrito fra i denti ingrananti, il meccanismo ha caratteristica di autobloccante; può realizzare l'autobloccante inverso, cioè, solo il verme per guidare la ruota elicoidale. Con questa caratteristica, il meccanismo del verme utilizzato in macchinario pesante può svolgere un ruolo della protezione della sicurezza.
5. Efficienza bassa della trasmissione, usura seria. Quando l'ingranaggio a vite è impegnato nella trasmissione, la velocità di scivolamento relativa fra i denti ingrananti è grande, in modo dalla perdita di attrito è grande e l'efficienza è bassa. D'altra parte, l'usura relativa della superficie del dente di ambasciatore della velocità di scivolamento è seria e sopra il calore, per dissipare il calore e ridurre l'usura, spesso l'uso di antifrizione più costoso e la resistenza all'abrasione di migliori materiali e di buon dispositivo di lubrificazione, in modo dal costo è più alto
6. Forza assiale del grande verme
Prodotto Descripition
Luogo d'origine: Jiangsu, Cina (continente)
Marca commerciale: Hangtuo
Valutazione assiale statica: 1600 KN
Valutazione radiale statica: 640 KN
Valutazione assiale dinamica: 385 KN
Valutazione radiale dinamica: 335 KN
Circostanza: Nuovo
Coppia di torsione dell'uscita: kNm 16
Rapporto di marce: 125:1
Inclinazione della coppia di torsione di momento: 205 KN.m
Coppia di torsione della tenuta: 105 KN.m
Motore: 125CC, 160CC, motore idraulico 200CC
Servizio di assistenza al cliente fornito: Costruisce disponibile per assistere il macchinario oltremare
Gli azionamenti di vuotamento di Hangtuo ed il cuscinetto di vuotamento/anello possono essere usati per attrezzatura per l'edilizia ed il sistema di robotica di automazione, quali le gru montate camion, carnes offshore, escavatore.
Vantaggi
1. Forte momento di capovolgimento
2. Adopt che avvolge ingranaggio a vite continua
3. multi contatto di dente, alta capacità di carico
4. funzione autobloccante
Azionamento raccomandato di vuotamento
Azionamento incluso di vuotamento dell'alloggio | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
Azionamento incluso preciso di vuotamento dell'alloggio | ZE3 | ZE5 | ZE7 | ZE9 | ||||
Azionamento di vuotamento dell'ingranaggio a vite | WE1 | WE3 | WE5 | WE7 | WE9 | |||
Azionamenti doppi di vuotamento di asse | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
Azionamento incluso verticale di vuotamento | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
