Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | Se 3 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Rapporto di marce: | 31:1 | Tipo: | Incluso |
---|---|---|---|
Applicazione: | Energia solare | autista: | motore idraulico |
IP Grade: | IP66 | colore: | Come richiesto |
Effciency: | 40% | Contraccolpo: | 0,1 gradi |
Evidenziare: | solar tracker drive,slewing drive for solar tracking system |

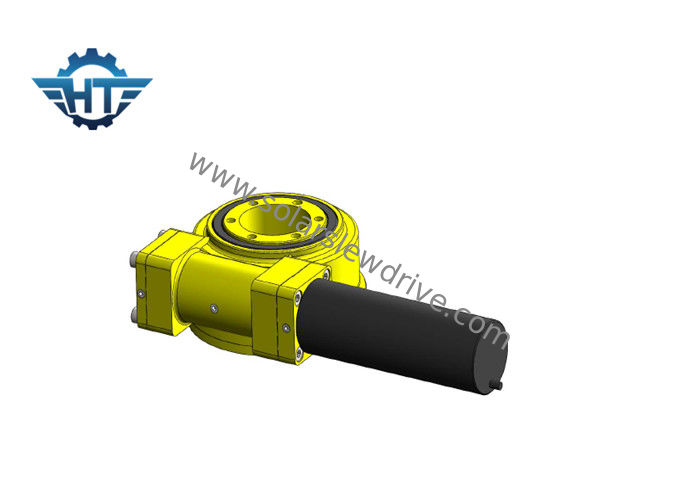

Azionamento di pantano di asse innestato verme del Se il singolo con alta precisione per uso industriale ed ha concentrato il sistema di energia solare
Descrizione
L'inseguitore solare deve avere moto regolare, lento e robusto. L'inseguitore dovrebbe possedere l'alti accuratezza di posizione e alto livello di affidabilità. Questi requisiti possono essere raggiunti dai driver specialmente progettati conosciuti come i driver di vuotamento.
Accuratezza: 0,1 gradi
Disponibile: A 3 pollici - a 12 pollici
Installazione orizzontale
Si consiglia per montare gli azionamenti di vuotamento sottosopra sull'asse di azimut nelle domande solari di migliore protezione e per aggiungere la protezione per l'asse di elevazione. Per altre applicazioni, le direzioni del montaggio saranno basate sulla valutazione del livello della protezione e sarà migliore per la migliore protezione.
Installazione verticale
Si consiglia per montare gli azionamenti di vuotamento che si riferiscono alla parte superiore di disegno allegata nelle domande solari di migliore protezione. Per altre applicazioni, le direzioni del montaggio saranno basate sulla valutazione del livello della protezione e sarà migliore per la migliore protezione.
Dettagli
1. Adottando il cuscinetto di vuotamento come sua componente del centro, l'azionamento di vuotamento può sopportare la forza assiale, forza radiale e della inclinazione momento simultaneamente.
2. L'azionamento di vuotamento ampiamente si applica in rimorchi modulari, in tutti i tipi di gru, nella piattaforma di funzionamento aerea, nei sistemi di tracciamento solari e nei sistemi di energia eolica.
3. I cambi elettrici e planetari possono essere progettati secondo il requisito del cliente.
4. L'azionamento di vuotamento presenta il vantaggio dello spazio di risparmio nelle facilità, della capacità di carico massimo in una progettazione compatta, di estesa durata della vita, di costi di mantenimento riduttori, ecc.
Parametri di prestazione delle serie del Se
Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Coppia di torsione della tenuta | Carico assiale | Carico radiale | Efficienza | Precisione | Autobloccante | Peso |
N.m | N.m | N.m | kN | kN | grado | Sì | chilogrammo | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sì | 9 |
5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sì | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sì | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sì | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 182 |
Disegni della struttura
1. Base dell'alloggio
2. Anello di vuotamento
3. Canalizzazione
4. Guarnizione
5. Piatto superiore
6. Guidi (motore idraulico di /electronic del motore)
7. Vada in automobile l'adattatore
8. Giunto circolare
9. Foro dell'input
10. Asse di fronte al motore
11. Cappuccio protettivo
12. Copertura
13. Codificatore
