Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | Se 14 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~1100 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Rapporto di marce: | 125:1 | Tipo: | Incluso |
---|---|---|---|
Applicazione: | Energia solare | autista: | motore idraulico |
IP Grade: | IP66 | colore: | Come richiesto |
Effciency: | 40% | Contraccolpo: | 0,1 gradi |
Evidenziare: | cambio dell'ingranaggio a vite continua,anello di vuotamento dell'ingranaggio a vite |

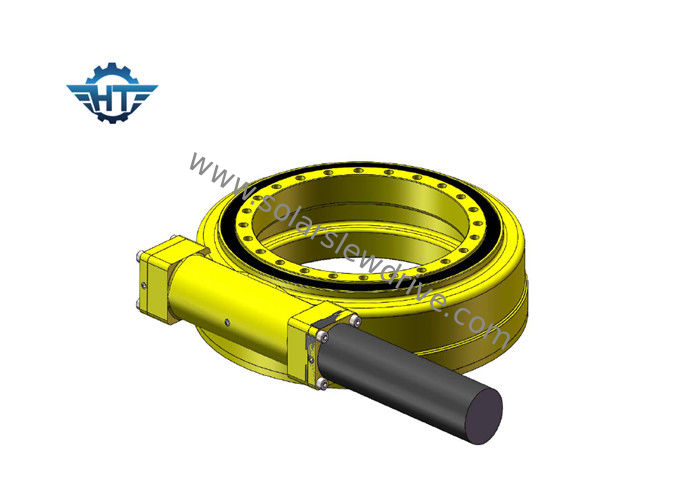

Azionamento di pantano dell'ingranaggio a vite SE14, azionamento dell'anello di vuotamento chiuso IP66 per il sistema di tracciamento solare
Descrizioni
Rapporto di marce
La rotazione del verme orizzontale gira un ingranaggio circa un perpendicolare di asse nell'asse di vite. Questa combinazione riduce la velocità del membro determinato ed inoltre moltiplica la sua coppia di torsione; aumentandola proporzionalmente come le diminuzioni di velocità. Il rapporto della velocità delle assi dipende dalla relazione del numero dei fili dal verme al numero dei denti nella ruota elicoidale o nell'ingranaggio.
Verme della clessidra
I nostri azionamenti di vuotamento stanno usando la tecnologia del verme della clessidra, in cui il verme è modellato per impegnare più denti nell'ingranaggio. Ciò ha aumentato i risultati di impegno del dente nella maggiori forza, efficienza e durevolezza.
Funzione
Il vuotamento determina la funzione con la tecnologia standard del verme, in cui il verme sull'asse orizzontale funge da driver per l'ingranaggio, generalmente l'asse è guidato dal motore elettrico dell'ingranaggio.
Vantaggi
1. Rotazione 360 gradi
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra,
3. Durante l'installazione, non è necessario da regolare la rimozione del sistema d'ingranaggi; ciò già è messa dal produttore prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta precisione
Parametri di prestazione delle serie del Se
Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Coppia di torsione della tenuta | Carico assiale | Carico radiale | Efficienza | Precisione | Autobloccante | Peso |
N.m | N.m | N.m | kN | kN | grado | Sì | chilogrammo | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sì | 9 |
5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sì | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sì | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sì | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 182 |
