Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SDE3» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Materiale: | 50Mn, 42CrMo, QUARTO | modello: | sde |
|---|---|---|---|
| Diametro esterno: | A 3-25 pollici | Dimensione di foro: | 100-800mm |
| Opzioni dell'ingranaggio: | Ingranaggi esterni | Garanzia: | 3 anni |
| OEM: | Disponibile | Tipo girante: | Doppio asse |
| Evidenziare: | Azionamento dell'anello di vuotamento,motore dell'ingranaggio a vite continua |
||

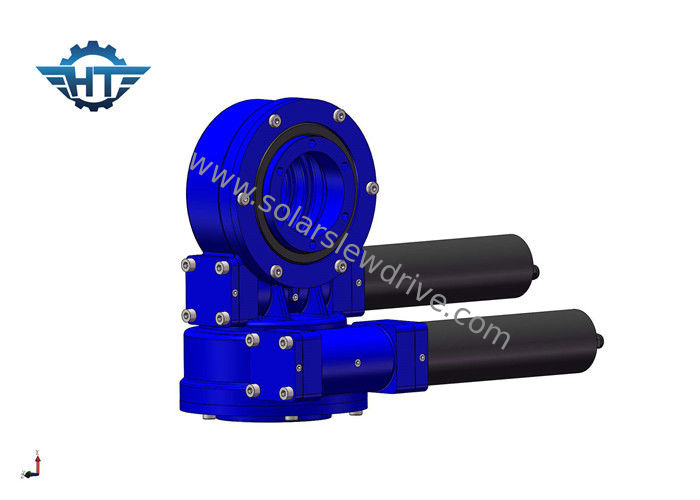

SDE3 si raddoppiano azionamento di pantano di asse con il motore dell'ingranaggio 24VDC per l'inseguitore solare con alloggio incluso
Descrizione
Il verme è guidato dal motore, che determina l'anello esterno dell'anello di vuotamento per girare; l'anello esterno ha prodotto la coppia di torsione attraverso la flangia e l'anello interno dell'anello di vuotamento è riparato nell'alloggio. L'azionamento di vuotamento ha autobloccante inverso a causa dell'azionamento dell'ingranaggio a vite con le caratteristiche autobloccanti inverse.
Gli azionamenti del vuotamento di Hangtuo forniscono un grande rapporto in una singola fase di sistema d'ingranaggi, ottimizzata per peso contro la prestazione. I cuscinetti e gli ingranaggi sono montati in un di basso profilo, auto-conservando e pronto--installano l'alloggio, permettendo al prodotto di reagire a tutte le forze assiali e radiali e risultando inclinando i momenti creati nelle applicazioni più provocatorie. Questi prodotti alto-adattabili inoltre caratterizzano la forte resistenza di scossa, la prestazione di lunga vita, la rotazione regolare, sopportare la protezione e le opzioni sigillate dell'azionamento. Tutti benefici tecnici, combinati con gli standard di qualità leader del settore, rendono a prodotti di Hangtuo i candidati ideali per le applicazioni prestazione-critiche e resistenti.
Parametri di prestazione del modello di SDE
| Modello | Coppia di torsione della potenza nominale (N.m) | Coppia di torsione della tenuta (N.m) | TiltingTorque (N.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Effeciency | Precisione (grado) | Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1500 | 5800 | 3,6 | 15 | 31:1 | 43% | ≤0.1 | Sì | 25kg |
| 5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 43% | ≤0.1 | Sì | 34kg |
| 7" | 2000 | 13500 | 13200 | 34 | 58 | 57:1 | 43% | ≤0.1 | Sì | 56kg |
| 9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 43% | ≤0.1 | Sì | 92kg |
| 12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 43% | ≤0.1 | Sì | 160 chilogrammi |
| 14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 43% | ≤0.1 | Sì | 224kg |
| 17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 43% | ≤0.1 | Sì | 320kg |
| 21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 43% | ≤0.1 | Sì | 492kg |
| 25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 43% | ≤0.1 | Sì | 705 chilogrammi |
Caratteristiche fondamentali
1. stabile
2. alta precisione
3. prestazione eccellente
