Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SE3 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 100~1100/ pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Luogo di origine: | Changzhou, Cina | Rapporto di marce: | 31:1 |
|---|---|---|---|
| Coppia di torsione normale dell'uscita: | 533 nanometro | Coppia di torsione della tenuta: | 7000 nanometro |
| Inclinazione della coppia di torsione: | 744 nanometro | Coppia di torsione della potenza nominale: | 0,065 GIRI/MIN. |
| Utilizzo: | inseguitori solari | Protegga la caratteristica: | IP66 |
| Evidenziare: | cambio dell'ingranaggio a vite continua,anello di vuotamento dell'ingranaggio a vite |
||

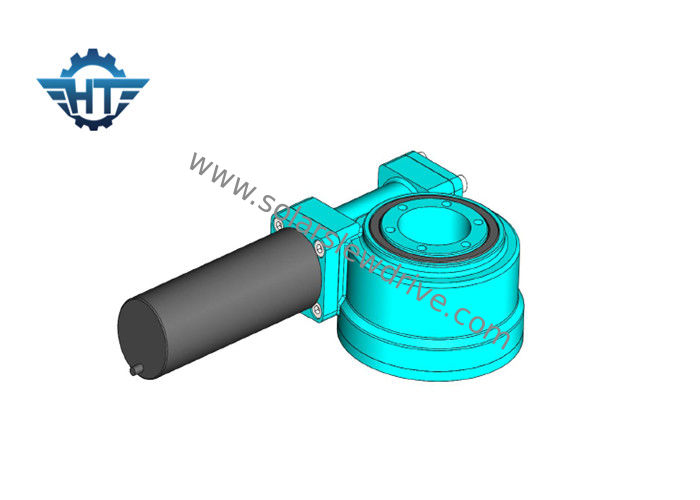

L'azionamento di pantano dell'ingranaggio a vite SE3 ha accluso l'azionamento solare di pantano dell'inseguitore al motore dell'ingranaggio 24VDC
Descrizione
Il Se ha ucciso gli azionamenti pricipalmente è utilizzato nel sistema di tracciamento solare, macchinario di costruzione.
A causa dei loro molteplici usi, gli azionamenti di vuotamento vengono in varie dimensioni del modello, gamme delle prestazioni e caratteristiche di montaggio. Gli azionamenti sono ben adattati per le applicazioni che richiedono sia la tenuta del carico che la coppia di torsione rotazionale dalla stessa trasmissione. Possono anche essere fatti con le asce doppie di rotazione, (asce di tornitura allo stesso tempo) o con gli azionamenti doppi sullo stesso asse, (due filetti che guidano la stessa corona a dentatura interna in un asse).
Parametri dell'azionamento di vuotamento
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Coppia di torsione della tenuta | Carico assiale | Carico radiale | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | N.m | kN | kN | grado | Sì | chilogrammo | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sì | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sì | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sì | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sì | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 182 |
Rileva
1. I motori differenti (CA, CC ed idraulico) possono essere progettati secondo il requisito del cliente.
2. L'asse di fronte al motore può scegliere di essere testa esagonale o non testa esagonale.
Motore di CC
1. Adotti la struttura portante doppia per l'albero di uscita in moda da aumentare la coppia di torsione massima del cambio molto.
2. Esponga al sole la ruota e la ruota planetaria è collegata dalla scanalatura che aumentano la coppia di torsione massima del cambio ed allungano la vita.
3. Utilizziamo l'ingranaggio elicoidale alla fase dell'input che rendono al rumore il anf basso fatto funzionare uniformemente nell'alta velocità. L'anello interno dell'ingranaggio è separato in moda da poterci fare noi più rapporto e la progettazione sia flessibile. Il cambio ed il motore sono posizionati da una correzione della cucitura dalla vite in assiali che aumentano la precisione di corrispondenza e riducono il rumore.
4. Usiamo il supporto del matterello dentro la macinazione planetaria del matterello di uso di wheel.we invece di molatura scorrevole in modo dalla durata del cambio è molto più lunga.
5. Doppia struttura portante; Macinazione interna sul foro interno degli ingranaggi planetari che fanno la rotondità interna del foro meno di 0.003mm; correndo rotolando invece di fare scorrere; Raschio di precisione della superficie dell'ingranaggio HRC60; L'adozione di tutti questi technoligies assicura le quiete eccellenti e regge il funzionamento e un tempo di lunga vita oltre 10000 ore.
Dimensioni
