Fornitura degli azionamenti innovatori e redditizi di vuotamento
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SE3 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 100~1100/ pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Luogo di origine: | Changzhou, Cina | Rapporto di marce: | 31:1 |
---|---|---|---|
Coppia di torsione normale dell'uscita: | 533 nanometro | Coppia di torsione della tenuta: | 7000 nanometro |
Inclinazione della coppia di torsione: | 744 nanometro | Coppia di torsione della potenza nominale: | 0,065 GIRI/MIN. |
Utilizzo: | inseguitori solari | Protegga la caratteristica: | IP66 |
Evidenziare: | solar tracker drive,solar slew drive |

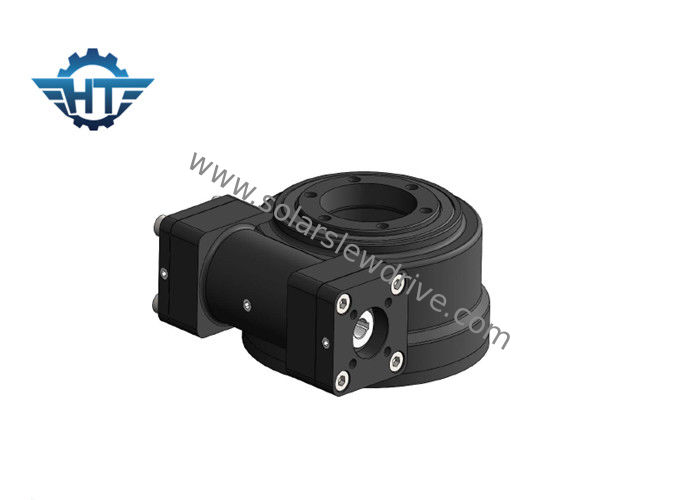

Piccolo azionamento di pantano di SE3 IP66 con il motore dell'ingranaggio planetario 24VDC per il sistema di tracciamento solare inclinato
Descrizione
I nostri azionamenti del Se offrono una recinzione valutata IP66 che quasi completano la protezione dalle particelle ambientali quali polvere, la sporcizia, la sabbia e perfino l'acqua. La nostra apparecchiatura di collaudo assicura ai nostri prodotti una vita del campo da 30 anni.
Un sistema di azionamento di pantano è un'unità in modo compatto costruita che consiste di un verme, dell'ingranaggio, della base, della casa, dei cuscinetti e di altri accessori. Questa unità introduce i vantaggi di un ingranaggio e di un verme in un'unità.
Parametri dell'azionamento di vuotamento
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Motori differenti 220VAC, 380VAC dei motori (, motori 12VDC, 24VDC, 48VDC, servomotori e motori passo a passo) può essere progettato secondo il requisito del cliente.
Motore di CC
1. Adotti la struttura portante doppia per l'albero di uscita in moda da aumentare la coppia di torsione massima del cambio molto.
2. Esponga al sole la ruota e la ruota planetaria è collegata dalla scanalatura che aumentano la coppia di torsione massima del cambio ed allungano la vita.
3. Utilizziamo l'ingranaggio elicoidale alla fase dell'input che rendono al rumore il anf basso fatto funzionare uniformemente nell'alta velocità. L'anello interno dell'ingranaggio è separato in moda da poterci fare noi più rapporto e la progettazione sia flessibile. Il cambio ed il motore sono posizionati da una correzione della cucitura dalla vite in assiali che aumentano la precisione di corrispondenza e riducono il rumore.
4. Usiamo il supporto del matterello dentro la macinazione planetaria del matterello di uso di wheel.we invece di molatura scorrevole in modo dalla durata del cambio è molto più lunga.
5. Doppia struttura portante; Macinazione interna sul foro interno degli ingranaggi planetari che fanno la rotondità interna del foro meno di 0.003mm; correndo rotolando invece di fare scorrere; Raschio di precisione della superficie dell'ingranaggio HRC60; L'adozione di tutti questi technoligies assicura le quiete eccellenti e regge il funzionamento e un tempo di lunga vita oltre 10000 ore.
Dimensioni
