Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE9 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo | modello: | VE9» |
---|---|---|---|
Rapporto di marce: | 61:1 | Coppia di torsione stimata: | 4300 nanometro |
Coppia di torsione della tenuta: | 27200 nanometro | Inclinazione della coppia di torsione: | 16000 nanometro |
Efficienza: | 40% | Uscita quadrata: | 94*94 millimetro |
Evidenziare: | solar tracker drive,solar slew drive |

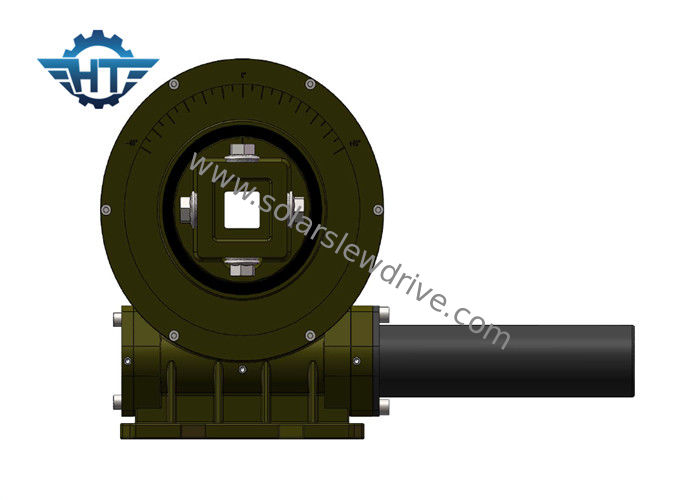

Piccolo azionamento di pantano dell'ingranaggio a vite verticale con la metropolitana quadrata prodotta per il sistema di tracciamento solare di singolo asse piano
Descrizione
L'azionamento di vuotamento ha progettato per trattare i carichi radiali, assiali e di momento simultaneamente di avvenimento.
Gli azionamenti verticali a 9 pollici di pantano hanno potuto essere con i tubi o l'uscita quadrati della flangia. Lo squaretube è solitamente 94×94 millimetro ed inoltre ci siamo sviluppati con la dimensione del tubo di 110×110 millimetro che è sistema di tracciamento solare utilizzato di singolo asse piano. La dimensione ha potuto essere personalizzata ha basato sulle richieste speciali dei clienti. Caratterizza l'alto grado del IP in grado di proteggere l'azionamento dai vari termini dell'ambiente quali polvere, l'acqua, la sabbia e perfino l'acqua.
Siamo fabbricati abbiamo basato sulla norma che è richiesta nel sistema ISO9001. Inoltre abbiamo passato le certificazioni del CE. L'azionamento di pantano ha una durata della vita lunga ed è progettato per 30 anni sistema usando il tempo di vita.
Dati tecnici
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Vantaggi
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. Interno di arresto duro nel caso mulfunctioning del sistema di controllo del software
3. Avvolgendo ingranaggio a vite continua dentro
4. Multi contatto di dente per assicurare alto carico
5. Funzione autobloccante
6. Uscita quadrata 110*110 millimetro o 94*94mm del tubo
