Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SDE7» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Materiale: | 50Mn, 42CrMo | Modello: | SDE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 2000 Nm |
| Coppia di torsione della tenuta: | 13500 Nm | Inclinazione della coppia di torsione: | 13200 Nm |
| efficienza: | 40% | Colore standard: | RAL 9006 |
| Carico assiale: | 34 kN | Carico radiale: | 58 kN |
| Evidenziare: | azionamento di vuotamento per il sistema di tracciamento solare,azionamento solare dell'inseguitore |
||

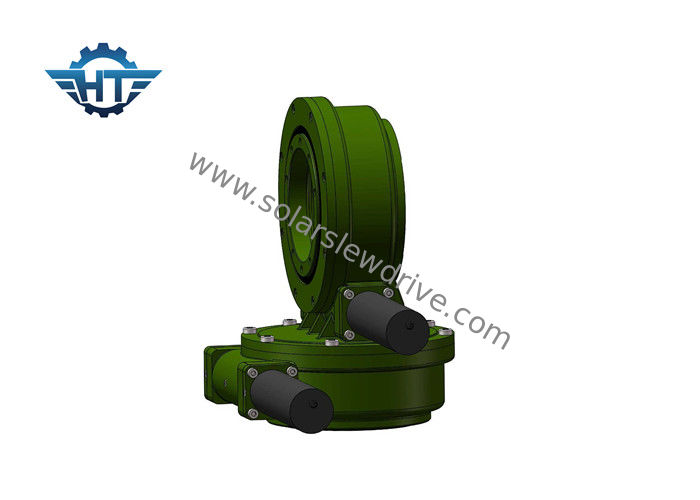

L'inseguitore solare di asse doppio ha ucciso l'azionamento con il motore innestato planetario per il sistema di tracciamento solare
Introduzione
L'azionamento doppio a 7 pollici di pantano di asse SDE7 è perfetto per le situazioni che hanno bisogno della pista verso il sole continuamente dall'alba al tramonto. Può aumentare la capacità di produzione di energia. Le applicazioni tipiche includono gli inseguitori solari di asse doppio, possono anche applicato nei piatti del radar e del satellite, macchine che devono muovere 360 gradi ad entrambe le direzioni.
Caratteristiche
1. Avvolgimento dell'interno dell'ingranaggio a vite continua
2. Multi contatto di dente per assicurare alto carico
3. Funzione autobloccante
4. Può essere abbinato con il genere differente di motori
Strato tecnico di SDE
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | chilogrammo | ||||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 157 chilogrammi |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 682 chilogrammi |
Glossario dei parametri chiave
Inclinazione della coppia di torsione di momento: La coppia di torsione è il carico moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se il qorque generato dal carico e dalla distanza è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Verticale del carico all'asse del cuscinetto di vuotamento
Carico assiale: Parallelo del carico all'asse del cuscinetto di vuotamento
Tenuta della coppia di torsione: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione.
Autobloccante: Soltanto una volta caricato, l'azionamento di vuotamento non può invertire gira e così chiamato autobloccante.
Applicazione
Gli azionamenti di vuotamento possono essere usati per una vasta gamma di applicazioni. Le aree della gamma di spiegamento dagli escavatori e dalle gru, estrazione a cielo aperto e generatori eolici, all'antenna. Altri campi di applicazione comprendono l'organizzazione ed il sistema di tracciamento solare.
