Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HANGTUO |
Certificazione: | CE, ISO9001 |
Numero di modello: | BAGNATO |
Quantità di ordine minimo: | 1 pc |
---|---|
Prezzo: | 145~226 USD/PC |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15 ~ 30 giorni |
Capacità di alimentazione: | 12000 PCS/year |
Tipo: | Azionamento di vuotamento | Materiale: | 42CRMN o 50Mn |
---|---|---|---|
Applicazione: | alimentazione del sistema solare | Garanzia: | 10 anni |
colore: | cliente richiesto | Dimensioni: | A 3 pollici - a 25 pollici |
Motore: | 24V | Caratteristica: | lunga vita |
Evidenziare: | azionamento di vuotamento per il sistema di tracciamento solare,azionamento solare dell'inseguitore |

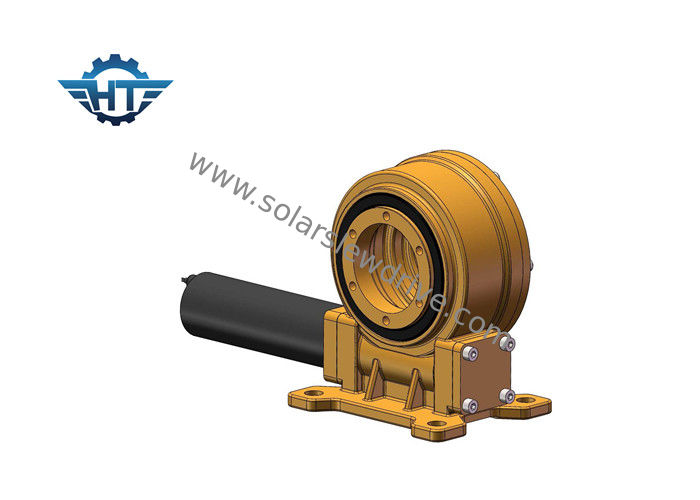

Piccolo azionamento verticale di pantano VE5 con un cambio da 12 VCC per le stazioni concentrate di Fresnel
Descrizione
Il sistema di tracciamento solare è un sistema dell'unità di controllo meccanica ed elettronica che ottimizza l'uso di luce solare nella produzione di energia photothermal e fotovoltaica raggiungere l'efficienza di conversione fotoelettrica migliore. Include: il pantano guida, motori (CC, i motori innestati passo passo, servo, planetari, asta di spinta va in automobile, ecc.), ingranaggi a vite, sistemi del sensore, ecc.
1. Singolo legame piano di asse
Adatto a latitudini inferiore a 30 gradi ed a terra pende meno di 12 gradi.
2. Singolo legame obliquo di asse
Adatto a medium alle alte latitudini, la terra deve essere approssimativamente piana.
3. Unità obliqua di unico asse
Adatto a medium alle alte latitudini.
4. Asse doppio
Caratteristiche
1. Giri da 0~180°
2. Colleghi un motore di azionamento a sinistra o la destra
3. grasso riempito prima della fabbrica
4. Installazione semplice
5. Manutenzione bassa
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Alta coppia di torsione backholding, adatta ad installazione verticale
Parametri di prestazione verticali dell'azionamento di pantano
Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
