Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SDE7 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 380~456/ pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Struttura: | Verme e Wormwheel | Materiale: | 42CrMo |
---|---|---|---|
Garanzia: | 10 anni | Applicazione: | Torre CSP |
Dimensioni: | Su misura | colore: | Su misura |
Motore: | CC 24V (facoltativa) | Tipo: | asse doppio |
Evidenziare: | Azionamento dell'anello di vuotamento,motore dell'ingranaggio a vite continua |
Descrizione
L'azionamento doppio di pantano di asse ha potuto applicarsi nella stazione-torre concentrata di energia solare. La torre CSP adotta la doppia struttura del carro armato ed il nitrato binario è usato come l'assorbimento del calore e supporto di memorizzazione del calore. L'energia solare raccolta dal giacimento su grande scala dell'eliostato è usata per immagazzinare il sale fuso e poi il sale fuso è scambiato con acqua secondo l'istruzione di spedizione della griglia di potere. Il vapore ad alta temperatura ed ad alta pressione generato determina il gruppo elettrogeno di generatore a turbina per generare l'output di forza motrice continuo, stabile e schedulable.

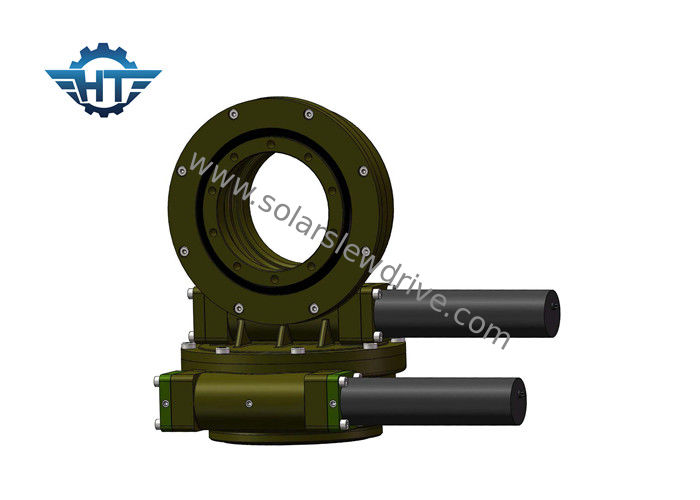

L'azionamento del vuotamento di Hangtuo è composto di alloggio, il cuscinetto di vuotamento, sigillamento, avvolgente il verme con alcuni pezzi di ricambio completati. Possiamo anche produrre il motore elettronico ed il motore idraulico utilizzati per il vuotamento degli azionamenti, che possono movimenti per rotazione di senso orario del contatore e di senso orario.
Vantaggio
1. forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. determini il più grande carico per usando il multi contatto di dente
4. migliore funzione autobloccante statica
Grafico delle prestazioni
Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
N.m | N.m | kN | kN | N.m | grado | chilogrammo | ||||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 21kg |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 157 chilogrammi |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 682 chilogrammi |
Nota: Le dimensioni ed i parametri di cui sopra possono essere aggiornati o il regolato, per le dimensioni più dettagliate ed i parametri, si riferisce prego ai nostri disegni di vendite.
