Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SDE7» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 398~456/ pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Materiale: | 50Mn, 42CrMo | modello: | SDE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 2000 nanometri |
| Coppia di torsione della tenuta: | 13500 nanometro | Inclinazione della coppia di torsione: | 13200 nanometro |
| Efficienza: | 40% | Colore standard: | RAL 9006 |
| Evidenziare: | anello di vuotamento dell'ingranaggio a vite,motore dell'ingranaggio a vite |
||

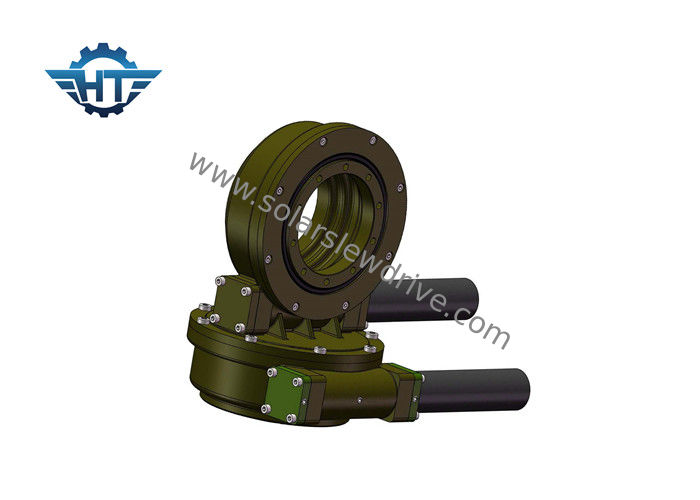

IP66 avvolgono l'ingranaggio a vite continua doppio di asse con il motore elettrico 12vdc per energia solare concentrata torre
Descrizione
Che cosa è torre CSP
La centrale elettrica solare concentrata eliostato, come uno degli itinerari della tecnologia della corrente principale CSP, torre CSP ha ricevuto negli ultimi anni molta attenzione. Rispetto alla tecnologia matura della depressione, si eleva la produzione di energia photothermal ha il più alti efficienza termica e rapporto di concentrazione, requisiti più bassi del terreno, ma inoltre ha gli elevati rischi, la mancanza di verifica tecnica di maturità e sistemi di controllo complessi.
Attualmente, la tecnologia comune della torre nel mondo è basata su sale fuso come una torre del sale fuso per il medium di calore di trasferimento e torre idrotermale con il medium di funzionamento dell'acqua come medium del trasferimento di calore e la torre del sale fuso ha una grande capacità. I vantaggi di immagazzinamento dell'energia su grande scala sono favoriti.
Azionamenti di pantano applicati in torre CSP
| Nome di prodotto | L'azionamento di vuotamento SDE7 con l'ingranaggio di 43Nm 24Vdc va in automobile |
| Coppia di torsione dell'uscita | 980 N.m; 723 ft.lbs |
| Coppia di torsione dell'uscita massima | 1938 N.m; 1429 ft.lbs |
| Inclinazione della coppia di torsione di momento | 7000 N.m; 5163 ft.lbs |
| Coppia di torsione della tenuta | 13200 N.m; 9736 ft.lbs |
| Valutazione assiale statica | kN 133,20; 29943 libbre |
| Valutazione radiale statica | kN 53; 11977 libbre |
| Valutazione assiale dinamica | kN 31,90; 7171 libbra |
| Valutazione radiale dinamica | kN 27,91; 6274 libbre |
| Alternative del motore | Motore a corrente alternata 380V/220V; Motore passo a passo; Motore senza spazzola |
| Stile dei prodotti | Asse doppio; Singolo asse; CPV/HCPV; Piatto solare; Parabolico; Torre solare |
| Caratteristica di applicazione | Sistema di tracciamento solare, Machiner industriale |
Gli azionamenti di vuotamento sono perfetti per le situazioni che richiedono sia la carico-tenuta che la coppia di torsione rotazionale dallo stesso cambio. Le applicazioni tipiche includono gli inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, torri scavarici e ascensori automobilistici.
Tabella di prestazione
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 157 chilogrammi |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 682 chilogrammi |
Caratteristiche
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. avvolgendo ingranaggio a vite continua dentro
3. multi contatto di dente per assicurare alto carico
4. funzione autobloccante
Applicatons
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. I tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. I colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
