Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SDE7» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 398~456/ pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Materiale: | 50Mn, 42CrMo | modello: | SDE7» |
|---|---|---|---|
| nome: | azionamento doppio di pantano di asse | Coppia di torsione della potenza nominale: | 2000 nanometri |
| Coppia di torsione della tenuta: | 13500 nanometro | Inclinazione della coppia di torsione: | 13200 nanometro |
| Efficienza: | 40% | Colore standard: | RAL 9006 |
| Evidenziare: | Azionamento dell'anello di vuotamento,motore dell'ingranaggio a vite continua |
||

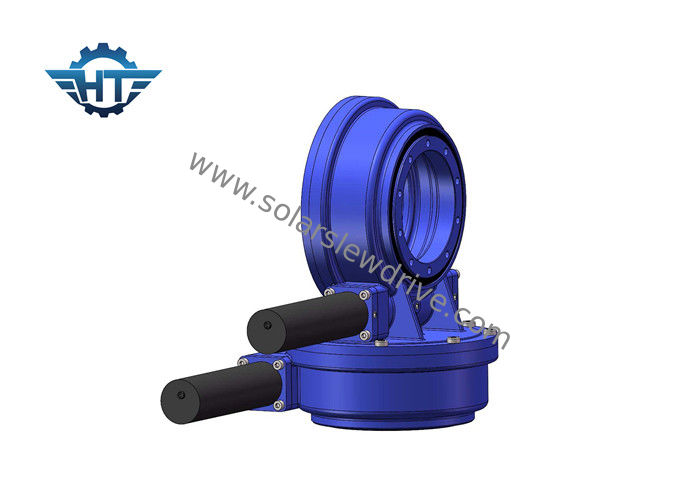

Il verme IP66 della clessidra si raddoppia azionamento di pantano di asse per potere termico solare e lo specchio parabolico
Descrizione
Sale il sistema termico in generale ha quattro tipi:
La produzione di energia termica solare ha generalmente i seguenti quattro tipi: depressione, torre, piatto (disco) e Fresnel.
Depressione
Il tipo sistema della depressione di produzione di energia termica solare è chiamato un sistema di produzione di energia termica solare dello specchio parabolico della depressione. Il tipo collettori di concentrazione parabolici della depressione è sistemato in serie e parallelo, riscaldando il medium di funzionamento, generando il vapore surriscaldato e determinando il gruppo elettrogeno di generatore a turbina del vapore per generare l'elettricità.
Torre
Nel 1973, lo scoppio della crisi petrolifera mondiale ha stimolato ricerca e sviluppo della tecnologia solare. Rispetto alle pile solari, il prezzo è elevato e l'efficienza è bassa. L'efficienza della produzione di energia termica solare è relativamente alta e la tecnologia è relativamente matura.
Piatto
(Anche conosciuto come piatto) il sistema di produzione di energia termica solare a disco è il primo sistema dell'energia solare del mondo. È composto di specchio parabolico composto di molti specchi. Riceve il fuoco del paraboloide ed il medium del trasferimento di calore nel ricevitore è heated. Guidi il motore per generare l'elettricità a circa 750℃.
Fresnel
Il principio di funzionamento è simile al tipo produzione di energia della depressione photothermal, salvo che il condensatore della struttura di Fresnel è usato invece dello specchio. Ciò lo rende relativamente economico, ma l'efficienza è ridotta corrispondentemente.
Poiché un tal sistema ha soltanto alcune volte di concentrazione, la qualità del vapore acqueo heated non è alta, di modo che l'efficienza annuale della produzione di energia di intero sistema può raggiungere soltanto circa 10%; ma dovuto la struttura semplice del sistema e l'uso diretto di calore-trasferimento del medium per generare il vapore, la sua costruzione ed i costi di mantenimento sia inoltre relativamente basso.
Azionamenti di pantano applicati in torre CSP
| Nome di prodotto | L'azionamento di vuotamento SDE7 con l'ingranaggio di 43Nm 24Vdc va in automobile |
| Coppia di torsione dell'uscita | 980 N.m; 723 ft.lbs |
| Coppia di torsione dell'uscita massima | 1938 N.m; 1429 ft.lbs |
| Inclinazione della coppia di torsione di momento | 7000 N.m; 5163 ft.lbs |
| Coppia di torsione della tenuta | 13200 N.m; 9736 ft.lbs |
| Valutazione assiale statica | kN 133,20; 29943 libbre |
| Valutazione radiale statica | kN 53; 11977 libbre |
| Valutazione assiale dinamica | kN 31,90; 7171 libbra |
| Valutazione radiale dinamica | kN 27,91; 6274 libbre |
| Alternative del motore | Motore a corrente alternata 380V/220V; Motore passo a passo; Motore senza spazzola |
| Stile dei prodotti | Asse doppio; Singolo asse; CPV/HCPV; Piatto solare; Parabolico; Torre solare |
| Caratteristica di applicazione | Sistema di tracciamento solare, Machiner industriale |
Tabella di prestazione
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 157 chilogrammi |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 682 chilogrammi |
Caratteristiche
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. avvolgendo ingranaggio a vite continua dentro
3. multi contatto di dente per assicurare alto carico
4. funzione autobloccante
Applicatons
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. I tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. I colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
