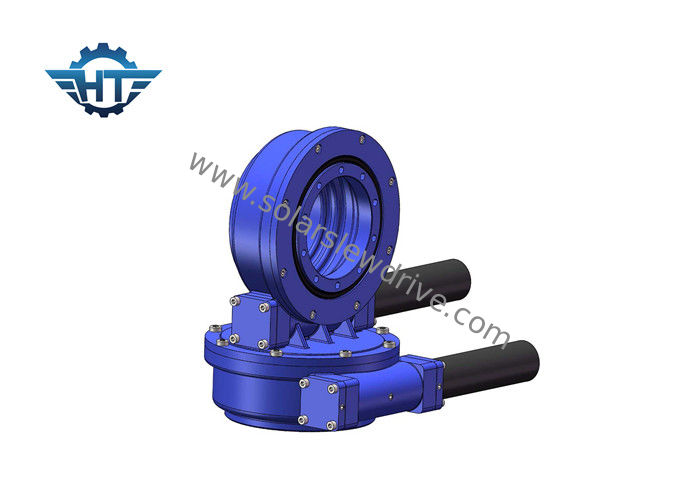

L'inseguitore solare SDE7 ha ucciso l'azionamento con il motore 12VDC per potere termico solare e lo specchio parabolico

L'inseguitore solare SDE7 ha ucciso l'azionamento con il motore 12VDC per potere termico solare e lo specchio parabolico

  • L'inseguitore solare SDE7 ha ucciso l'azionamento con il motore 12VDC per potere termico solare e lo specchio parabolico
  • L'inseguitore solare SDE7 ha ucciso l'azionamento con il motore 12VDC per potere termico solare e lo specchio parabolico
L'inseguitore solare SDE7 ha ucciso l'azionamento con il motore 12VDC per potere termico solare e lo specchio parabolico
Dettagli:
Luogo di origine: La Cina
Marca: HangTuo
Certificazione: CE, ISO9001
Numero di modello: SDE7»
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD 398~456/ pc
Imballaggi particolari: Scatola di legno compensato
Tempi di consegna: 15~45 giorni
Termini di pagamento: L / C, T / T, Western Union
Capacità di alimentazione: 2000 PZ AL MESE
Contatto
Descrizione di prodotto dettagliata
Materiale: 50Mn, 42CrMo Modello: SDE7»
Rapporto di marce: 57:1 Coppia di torsione della potenza nominale: 2000 Nm
Coppia di torsione della tenuta: 13500 Nm Inclinazione della coppia di torsione: 13200 Nm
efficienza: 40% Colore standard: RAL 9006
Evidenziare:

azionamento di vuotamento per il sistema di tracciamento solare

,

azionamento solare dell'inseguitore



SDE7 ha ucciso l'azionamento con 12V ha innestato il motore per potere termico solare e lo specchio parabolico



Descrizione



Gli azionamenti doppi di pantano di asse sono soluzioni perfette nelle applicazioni di CSP.



CSP, energia solare concentrata, hanno quattro tipi:



In generale, la produzione di energia termica solare ha i seguenti quattro tipi: depressione, torre, piatto (disco) e Fresnel.



Depressione



Il tipo sistema della depressione di produzione di energia termica solare è chiamato un sistema di produzione di energia termica solare dello specchio parabolico della depressione. Il tipo collettori di concentrazione parabolici della depressione è sistemato in serie e parallelo, riscaldando il medium di lavoro, generare il vapore surriscaldato e determinare il gruppo elettrogeno di generatore a turbina del vapore per generare l'elettricità.



Torre



Nel 1973, lo scoppio della crisi petrolifera mondiale ha stimolato ricerca e sviluppo della tecnologia solare. Rispetto alle pile solari, il prezzo è elevato e l'efficienza è bassa. L'efficienza della produzione di energia termica solare è relativamente alta e la tecnologia è relativamente matura.



Piatto



(Anche conosciuto come piatto) il sistema di produzione di energia termica solare a disco è il primo sistema dell'energia solare del mondo. È composto di specchio parabolico composto di molti specchi. Riceve il fuoco del paraboloide ed il medium del trasferimento di calore nel ricevitore è riscaldato. Guidi il motore per generare l'elettricità a circa 750℃.



Fresnel



Il principio di lavoro è simile al tipo produzione di energia della depressione photothermal, salvo che il condensatore della struttura di Fresnel è usato invece dello specchio. Ciò lo rende relativamente economico, ma l'efficienza è ridotta corrispondentemente.



Poiché un tal sistema ha soltanto alcune volte di concentrazione, la qualità del vapore acqueo riscaldato non è alta, di modo che l'efficienza annuale della produzione di energia di intero sistema può raggiungere soltanto circa 10%; ma dovuto la struttura semplice del sistema e l'uso diretto di calore-trasferimento del medium per generare il vapore, la sua costruzione ed i costi di mantenimento sia inoltre relativamente basso.



Ha ucciso gli azionamenti applicati in torre CSP



Nome di prodotto Azionamento di vuotamento SDE7 con i motori dell'ingranaggio di 43Nm 24Vdc
Coppia di torsione dell'uscita 980 N.m; 723 ft.lbs
Max Output Torque 1938 N.m; 1429 ft.lbs
Inclinazione della coppia di torsione di momento 7000 N.m; 5163 ft.lbs
Tenuta della coppia di torsione 13200 N.m; 9736 ft.lbs
Valutazione assiale statica kN 133,20; 29943 libbre
Valutazione radiale statica kN 53; 11977 libbre
Valutazione assiale dinamica kN 31,90; 7171 libbra
Valutazione radiale dinamica kN 27,91; 6274 libbre
Alternative del motore Motore a corrente alternata 380V/220V; Motore passo a passo; Motore senza spazzola
Stile dei prodotti Asse doppio; Singolo asse; CPV/HCPV; Piatto solare; Parabolico; Torre solare
Caratteristica di applicazione Sistema di tracciamento solare, Machiner industriale





Tabella di prestazione dell'azionamento di vuotamento di SDE



Modello Rapporto Coppia di torsione della potenza nominale (N.m) Inclinando coppia di torsione (N.m) Tenendo coppia di torsione (N.m) Carico assiale (kN) Carico radiale (kN) Efficienza Precisione (°) Autobloccante Peso (chilogrammi)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 705



Caratteristiche



1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare

2. avvolgere l'interno dell'ingranaggio a vite continua

3. multi contatto di dente per assicurare alto carico

4. funzione autobloccante



Applicatons



L'inseguitore solare SDE7 ha ucciso l'azionamento con il motore 12VDC per potere termico solare e lo specchio parabolico 0



Servizi su misura


1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. I tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. I colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
