Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SDE7» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 398~456/ pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo | modello: | SDE7» |
---|---|---|---|
Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 2000 nanometri |
Coppia di torsione della tenuta: | 13500 nanometro | Inclinazione della coppia di torsione: | 13200 nanometro |
Efficienza: | 40% | Colore standard: | RAL 9006 |
Evidenziare: | Azionamento dell'anello di vuotamento,motore dell'ingranaggio a vite continua |

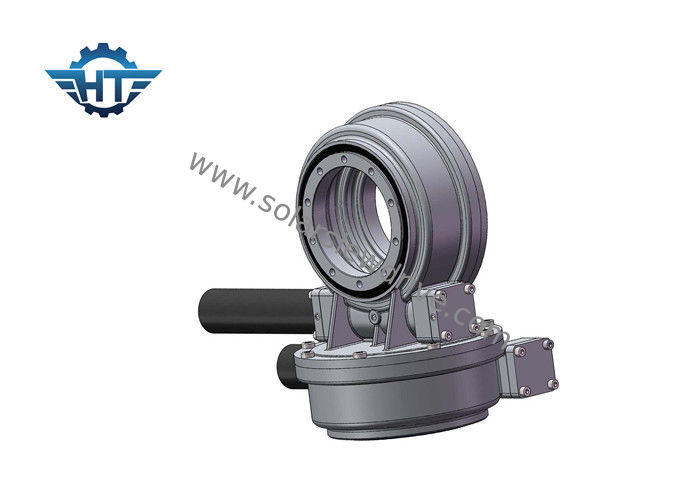

Alto azionamento di pantano dell'ingranaggio a vite continua di coppia di torsione della tenuta con il motore dell'ingranaggio 12vdc per il sistema di tracciamento solare
Descrizione
Per un sistema di tracciamento solare di asse doppio, in base alla struttura del sostegno del differenct, tre tipi di soluzioni degli azionamenti di pantano hanno potuto essere applicati:
1. asse orizzontale di uso due (tipo del Se) il singolo ha ucciso gli azionamenti.
2. usi un orizzontale (tipo del Se) e un altro verticale (tipo della VE).
3. usi un azionamento doppio di pantano di asse.
Tutte quelle soluzioni possono raggiungere l'inseguimento del sole sia verticalmente che orizzontalmente, quel mezzi che seguono il sole continuamente con luce solare diretta.
Azionamenti di pantano applicati nell'inseguitore solare di asse doppio
Nome di prodotto | SDE7 ha ucciso gli azionamenti |
Coppia di torsione dell'uscita | 980 N.m; 723 ft.lbs |
Coppia di torsione dell'uscita massima | 1938 N.m; 1429 ft.lbs |
Inclinazione della coppia di torsione di momento | 7000 N.m; 5163 ft.lbs |
Coppia di torsione della tenuta | 13200 N.m; 9736 ft.lbs |
Valutazione assiale statica | kN 133,20; 29943 libbre |
Valutazione radiale statica | kN 53; 11977 libbre |
Valutazione assiale dinamica | kN 31,90; 7171 libbra |
Valutazione radiale dinamica | kN 27,91; 6274 libbre |
Alternative del motore | Un motore da 12/24/48 di VCC; Motore passo a passo; Motore senza spazzola |
Stile dei prodotti | Asse doppio; CPV/HCPV; Piatto solare; Torre solare |
Caratteristica di applicazione | Sistema di tracciamento solare, Machiner industriale |
Quadrato raccomandato del pannello | 30 metri quadri |
SDE ha ucciso la Tabella della prestazione degli azionamenti
Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 21kg |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 157 chilogrammi |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 682 chilogrammi |
Applicatons
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. I tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. I colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
