Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SDE7» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 398~456/ pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Materiale: | 50Mn, 42CrMo | modello: | SDE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 2000 nanometri |
| Coppia di torsione della tenuta: | 13500 nanometro | Inclinazione della coppia di torsione: | 13200 nanometro |
| Efficienza: | 40% | Colore standard: | RAL 9006 |
| Evidenziare: | anello di vuotamento dell'ingranaggio a vite,motore dell'ingranaggio a vite |
||

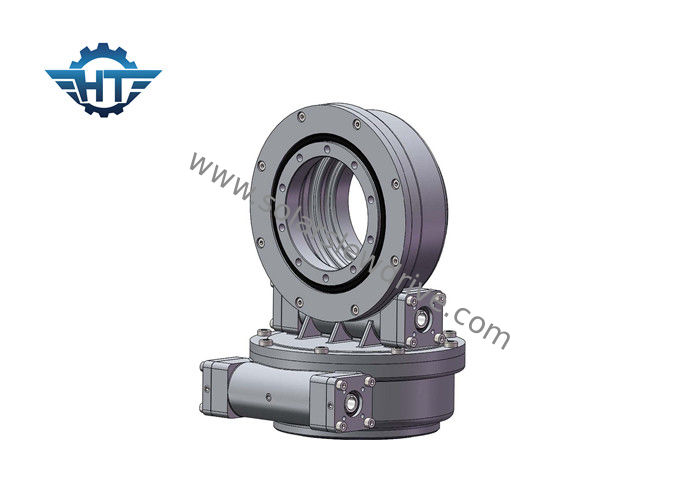

L'azionamento doppio di pantano di asse di alta coppia di torsione della tenuta con 12V ha innestato il motore per il sistema di tracciamento solare
Descrizione
L'asse doppio ha ucciso gli azionamenti è soluzioni perfette nelle applicazioni d'inseguimento solari di asse doppio.
L'azionamento doppio di pantano di asse ha tre tipi soluzioni con gli azionamenti di pantano:
Generalmente per la struttura facile del sostegno, l'azionamento di pantano dello sde sarebbe la soluzione perfetta, ma gli altri due sono inoltre molto popolari.
Azionamenti di pantano applicati nel PV
| Nome di prodotto | L'azionamento di vuotamento SDE7 con l'ingranaggio di 43Nm 24Vdc va in automobile |
| Coppia di torsione dell'uscita | 980 N.m; 723 ft.lbs |
| Coppia di torsione dell'uscita massima | 1938 N.m; 1429 ft.lbs |
| Inclinazione della coppia di torsione di momento | 7000 N.m; 5163 ft.lbs |
| Coppia di torsione della tenuta | 13200 N.m; 9736 ft.lbs |
| Valutazione assiale statica | kN 133,20; 29943 libbre |
| Valutazione radiale statica | kN 53; 11977 libbre |
| Valutazione assiale dinamica | kN 31,90; 7171 libbra |
| Valutazione radiale dinamica | kN 27,91; 6274 libbre |
| Alternative del motore | Motore a corrente alternata 380V/220V; Motore passo a passo; Motore senza spazzola |
| Stile dei prodotti | Asse doppio; Singolo asse; CPV/HCPV; Piatto solare; Parabolico; Torre solare |
| Caratteristica di applicazione | Sistema di tracciamento solare, Machiner industriale |
Tabella di prestazione
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 157 chilogrammi |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 682 chilogrammi |
Caratteristiche
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. Avvolgendo ingranaggio a vite continua dentro
3. Multi contatto di dente per assicurare alto carico
4. Funzione autobloccante
Applicatons
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. I tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. I colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
