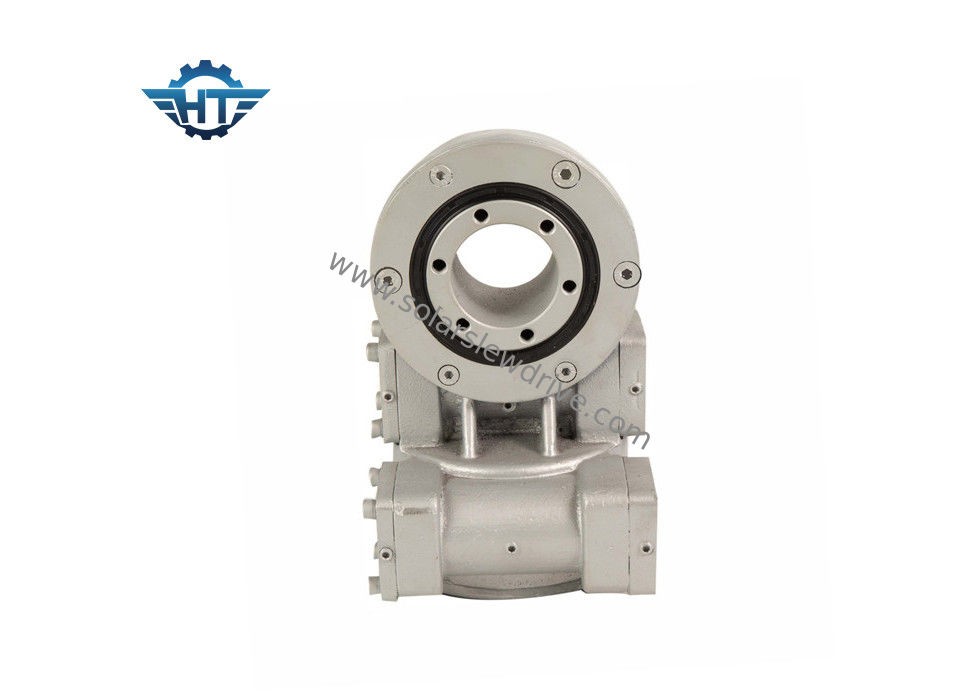

L'azionamento doppio di pantano di asse dell'ingranaggio a vite per l'inseguitore solare con il buon contatto di dente e 24V vanno in automobile

L'azionamento doppio di pantano di asse dell'ingranaggio a vite per l'inseguitore solare con il buon contatto di dente e 24V vanno in automobile

  • L'azionamento doppio di pantano di asse dell'ingranaggio a vite per l'inseguitore solare con il buon contatto di dente e 24V vanno in automobile
  • L'azionamento doppio di pantano di asse dell'ingranaggio a vite per l'inseguitore solare con il buon contatto di dente e 24V vanno in automobile
L'azionamento doppio di pantano di asse dell'ingranaggio a vite per l'inseguitore solare con il buon contatto di dente e 24V vanno in automobile
Dettagli:
Luogo di origine: La Cina
Marca: HangTuo
Certificazione: CE, ISO9001
Numero di modello: SDE7»
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD 398~456/ pc
Imballaggi particolari: Scatola di legno compensato
Tempi di consegna: 15~45 giorni
Termini di pagamento: L / C, T / T, Western Union
Capacità di alimentazione: 2000 PZ AL MESE
Contatto
Descrizione di prodotto dettagliata
modello: SDE7» Rapporto di marce: 57:1
Coppia di torsione dell'uscita: 2000 nanometri Coppia di torsione della tenuta: 13200 nanometro
Inclinazione della coppia di torsione: 7500 nanometro Efficienza: 40%
colore: Grey di Siver Peso: 56 chilogrammi
Evidenziare:

Azionamento dell'anello di vuotamento

,

motore dell'ingranaggio a vite continua



L'azionamento doppio di pantano di asse dell'ingranaggio a vite con il buon contatto di dente e 24V vanno in automobile per l'inseguitore solare



Descrizione



La domanda più comune dell'azionamento di vuotamento di azionamenti di vuotamento di doppio-asse è inseguitori solari di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.



L'azionamento doppio di pantano di asse dell'inseguitore solare è soluzione perfetta nelle applicazioni d'inseguimento solari di asse doppio.



L'azionamento doppio di pantano di asse ha tre tipi soluzioni con gli azionamenti di pantano:



Generalmente per la struttura facile del sostegno, l'azionamento di pantano dello sde sarebbe la soluzione perfetta, ma gli altri due sono inoltre molto popolari.

  • Il Se due ha ucciso gli azionamenti
  • Un azionamento di pantano del Se ed un azionamento di pantano della VE

Azionamenti di pantano applicati nel PV



Nome di prodotto Azionamento di vuotamento SDE7
Coppia di torsione dell'uscita 980 N.m; 723 ft.lbs
Coppia di torsione dell'uscita massima 1938 N.m; 1429 ft.lbs
Inclinazione della coppia di torsione di momento 7000 N.m; 5163 ft.lbs
Coppia di torsione della tenuta 13200 N.m; 9736 ft.lbs
Valutazione assiale statica kN 133,20; 29943 libbre
Valutazione radiale statica kN 53; 11977 libbre
Valutazione assiale dinamica kN 31,90; 7171 libbra
Valutazione radiale dinamica kN 27,91; 6274 libbre
Alternative del motore Motore 12V/24V; Motore passo a passo; Motore senza spazzola
Stile dei prodotti Asse doppio; Singolo asse; CPV/HCPV; Piatto solare; Parabolico; Torre solare
Caratteristica di applicazione Sistema di tracciamento solare, macchinario industriale
Metro quadro del sistema solare ㎡ 30





Tabella di prestazione della serie di SDE



Modello Rapporto Coppia di torsione della potenza nominale (N.m) Inclinando coppia di torsione (N.m) Coppia di torsione della tenuta (N.m) Carico assiale (kN) Carico radiale (kN)
3" 31:1 600 1500 5800 10 15
5" 37:1 800 6000 9200 16 27
7" 57:1 2000 7500 13200 34 58
9" 61:1 4300 16000 27200 60 130
12" 78:1 5800 25000 40560 77 190
14" 85:1 6750 48000 44200 110 230
17" 102:1 9460 67000 53040 142 390
21" 125:1 16000 89000 65000 337 640
25" 150:1 21450 112000 89000 476 950



Caratteristiche



1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare

2. avvolgendo ingranaggio a vite continua dentro

3. multi contatto di dente per assicurare alto carico

4. funzione autobloccante



Applicatons



L'azionamento doppio di pantano di asse dell'ingranaggio a vite per l'inseguitore solare con il buon contatto di dente e 24V vanno in automobile 0
