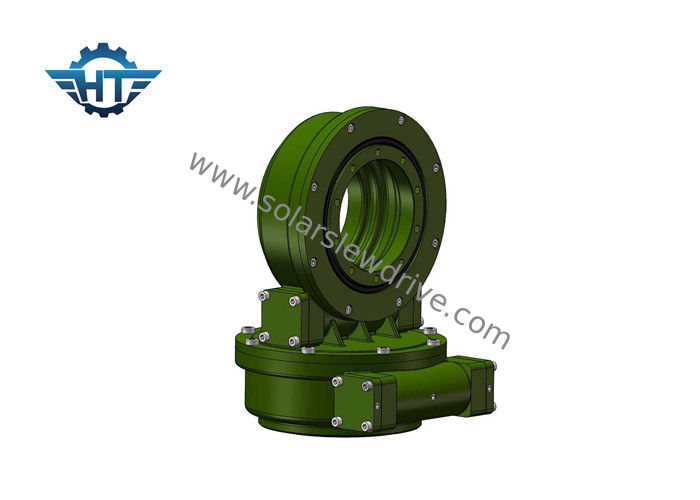

Il cambio dell'azionamento di pantano di SDE7 IP66 ha caratterizzato con alta coppia di torsione, auto lubrifica per seguire il Sun

Il cambio dell'azionamento di pantano di SDE7 IP66 ha caratterizzato con alta coppia di torsione, auto lubrifica per seguire il Sun

  • Il cambio dell'azionamento di pantano di SDE7 IP66 ha caratterizzato con alta coppia di torsione, auto lubrifica per seguire il Sun
  • Il cambio dell'azionamento di pantano di SDE7 IP66 ha caratterizzato con alta coppia di torsione, auto lubrifica per seguire il Sun
Il cambio dell'azionamento di pantano di SDE7 IP66 ha caratterizzato con alta coppia di torsione, auto lubrifica per seguire il Sun
Dettagli:
Luogo di origine: La Cina
Marca: HangTuo
Certificazione: CE, ISO9001
Numero di modello: SDE7»
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD 530 / pc
Imballaggi particolari: Scatola di legno compensato
Tempi di consegna: 15~45 giorni
Termini di pagamento: L / C, T / T, Western Union
Capacità di alimentazione: 2000 PZ AL MESE
Contatto
Descrizione di prodotto dettagliata
Materiale: 50Mn, 42CrMo Modello: SDE7»
Rapporto di marce: 57:1 Coppia di torsione della potenza nominale: 2000 Nm
Coppia di torsione della tenuta: 13500 Nm Inclinazione della coppia di torsione: 13200 Nm
Efficienza: 40% Colore standard: RAL 9006
Evidenziare:

Azionamento di pantano dell'ingranaggio a vite

,

corona a dentatura interna di vuotamento

Il cambio dell'azionamento di pantano di SDE7 IP66 descritto con alta coppia di torsione, auto lubrifica per seguire The Sun

Descrizione



Il sistema solare dell'inseguitore comprende il singolo asse ed il sistema di tracciamento solare di asse doppio. Il sistema di tracciamento solare di singolo asse comprendere singolo sistema di tracciamento inclinato e piano.



Per un sistema di tracciamento solare di asse doppio, in base alla struttura del sostegno del differenct, tre tipi di soluzioni degli azionamenti di pantano hanno potuto applicarsi:



1. azionamenti di pantano di asse di orizzontale di uso due singoli (tipo del Se).



2. orizzontale di uso uno (tipo del Se) e un altro verticale (tipo della VE).

3. usi un azionamento doppio di pantano di asse.



Tutte quelle soluzioni possono raggiungere l'inseguimento del sole sia verticalmente che orizzontalmente, che significa l'inseguimento del sole continuamente con luce solare diretta.



Nome di prodotto SDE7 ha ucciso gli azionamenti
Coppia di torsione dell'uscita 980 N.m; 723 ft.lbs
Max Output Torque 1938 N.m; 1429 ft.lbs
Inclinazione della coppia di torsione di momento 7000 N.m; 5163 ft.lbs
Tenuta della coppia di torsione 13200 N.m; 9736 ft.lbs
Valutazione assiale statica kN 133,20; 29943 libbre
Valutazione radiale statica kN 53; 11977 libbre
Valutazione assiale dinamica kN 31,90; 7171 libbra
Valutazione radiale dinamica kN 27,91; 6274 libbre
Alternative del motore Un motore da 12/24/48 di VCC; Motore passo a passo; Motore senza spazzola
Stile dei prodotti Asse doppio; CPV/HCPV; Piatto solare; Torre solare
Caratteristica di applicazione Sistema di tracciamento solare, Machiner industriale
Quadrato raccomandato del pannello 30 metri quadri



Il pantano di SDE guida la scheda della prestazione



Modello Rapporto Coppia di torsione della potenza nominale (N.m) Inclinando coppia di torsione (N.m) Tenendo coppia di torsione (N.m) Carico assiale (kN) Carico radiale (kN) Efficienza Precisione (°) Autobloccante Peso (chilogrammi)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 705





Applicatons



Sistema di tracciamento solare di asse doppio



Il cambio dell'azionamento di pantano di SDE7 IP66 ha caratterizzato con alta coppia di torsione, auto lubrifica per seguire il Sun 0



Servizi su misura


1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. I tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. I colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
