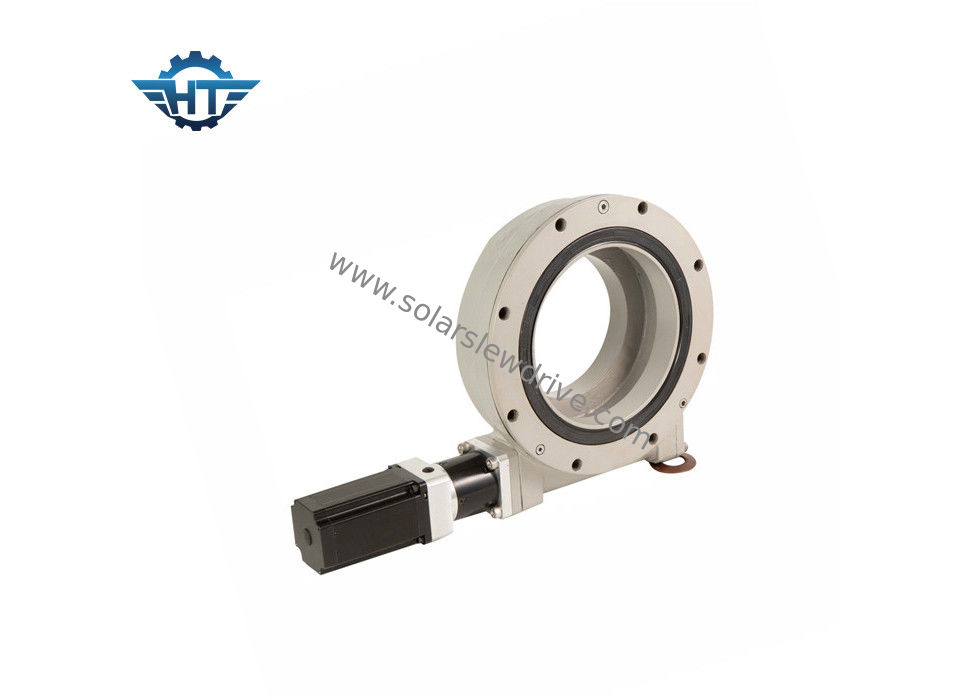

Cambio solare dell'azionamento di pantano di serie del Se allegato con il motore dell'ingranaggio per il sistema di tracciamento solare

Cambio solare dell'azionamento di pantano di serie del Se allegato con il motore dell'ingranaggio per il sistema di tracciamento solare

  • Cambio solare dell'azionamento di pantano di serie del Se allegato con il motore dell'ingranaggio per il sistema di tracciamento solare
  • Cambio solare dell'azionamento di pantano di serie del Se allegato con il motore dell'ingranaggio per il sistema di tracciamento solare
Cambio solare dell'azionamento di pantano di serie del Se allegato con il motore dell'ingranaggio per il sistema di tracciamento solare
Dettagli:
Luogo di origine: La Cina
Marca: HangTuo
Certificazione: CE, ISO9001
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD 330~360/ pc
Imballaggi particolari: Scatola di legno compensato
Tempi di consegna: 15~45 giorni
Termini di pagamento: L / C, T / T, Western Union
Capacità di alimentazione: 2000 PZ AL MESE
Contatto
Descrizione di prodotto dettagliata
Numero di modello: SE14 Coppia di torsione della tenuta: 54200 nanometro
Inclinazione della coppia di torsione: 68000 nanometro Coppia di torsione dell'uscita: 6550 nanometro
Carico assiale statico: 680 KN Carico radicale statico: kN 230
materia prima: 50Mn, 42CrMo Peso: 63 chilogrammi
Evidenziare:

motore idraulico di pantano

,

azionamento solare dell'inseguitore



Cambio solare dell'azionamento di pantano di serie del Se allegato con il motore dell'ingranaggio per il sistema di tracciamento solare



Descrizione di prodotto



Codice di modello:



   1 2 3 4 5 6 7 8 9 10 11

 Il KE - 3 - A - 31 - m. - HA - 6B R C - 2 - REV.A



1-SE: Azionamento di pantano di Se-orizzontale

   Azionamento VE-verticale di pantano

   Azionamento SDE-doppio di pantano di asse



2- Dimensione del prodotto, eg.3», 5", 7", 9", 12", 14", 17", 21", 25"



3" azionamento di pantano, rapporto di riduzione: 31.

5" azionamento di pantano, rapporto di riduzione: 37.

7" azionamento di pantano, rapporto di riduzione: 57.

9" azionamento di pantano, rapporto di riduzione: 61.

12" azionamento di pantano, rapporto di riduzione: 78.

14" azionamento di pantano, rapporto di riduzione: 85.

17" azionamento di pantano, rapporto di riduzione: 102.

21" azionamento di pantano, rapporto di riduzione: 125.

25" azionamento di pantano, rapporto di riduzione: 150.



3- A: Livello di ingegneria, A, B, C, ecc…



4- XXX: Il rapporto di riduzione.



5- M.: fili M.-metrici del montaggio, foro della Nessuno-vite tramite la misura britannica. M.



6- HX: HA estiguere

    HC-nessun'estinzione

    Ferro duttile di HD-Austempered

    HQ QPQ

    HN-nitrurazione



7- 25M: Input della scanalatura di B-6B

    input del foro 12M-φ12

    input del foro 25M-φ25

    input idraulico del motore 160-160CC

    input del motore dell'ingranaggio 24-24V

    input del motore dell'ingranaggio 220-220V

    input del motore dell'ingranaggio 380-380V



8-R: lato di R-parte di destra, posizione del motore. L parte di sinistra, posizione del motore.



9-C: Estremità C-ricoperta. Codificatore del E-rifornimento. A - via, posizione del porto & direzione idrauliche. I - dentro, posizione del porto & direzione idrauliche. U su, posizione del porto & direzione idrauliche. D - giù, posizione del porto & direzione idrauliche.



10- 2: Numero In bianco-singolo, 2-Dual del Nessuno-verme



11-REV.A: Numero di versione A B C ecc…



Avviso: Aggiungeremo il codice del cliente quando i clienti ha requisito speciale.



Performace della serie del Se



Modello Rapporto Coppia di torsione della potenza nominale (N.m) Inclinando coppia di torsione (N.m) Coppia di torsione della tenuta (N.m) Carico assiale (kN) Carico radiale (kN) Efficienza Precisione (°) Autobloccante Peso (chilogrammi)
1" 32:1 400 1000 1800 22 12 40% ≤0.1 6
3" 31:1 600 1500 3000 30 16 40% ≤0.1 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 12
7" 57:1 2000 13500 13200 132 58 40% ≤0.1 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 105
21" 125:1 16000 203400 81000 1600 640 40% ≤0.1 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 204



Trasporto, trattare & conservazione



Trasporti soltanto nella posizione orizzontale, impatti dovrebbe essere evitato.

Indossi i guanti del lavoro e stia attento quando trattano l'azionamento di pantano.

Utilizzi i fori degli anelli negli azionamenti di pantano per riparare i bulloni per il sollevamento, il trattamento e la disposizione sicuri.

Immagazzini soltanto in una posizione orizzontale e nelle stanze chiuse, la tengono a partire dall'ottenere bagnato, la protezione di corrosione superficiale delle superfici di accoppiamento esposte dura circa 1 mese nell'imballaggio chiuso. Lo stoccaggio di periodo più lungo richiede i provvedimenti cautelari speciali.



Trasporto degli anelli non imballati di pantano

Utilizzi il dispositivo di sollevamento adatto mai non trasportano il prodotto verticalmente

Gli azionamenti non imballati di pantano possono essere trasportati con l'apparecchio di sollevamento nelle seguenti circostanze:

  • L'apparecchio di sollevamento deve essere configurato giustamente per il carico del trasporto dell'unità.
  • I bulloni dell'anello devono essere configurati giustamente per il peso dell'unità di trasporto.
  • L'azionamento di pantano sarà trasportato soltanto da sè.
  • Il trasporto in seno alla società sarà eseguito soltanto orizzontalmente.
