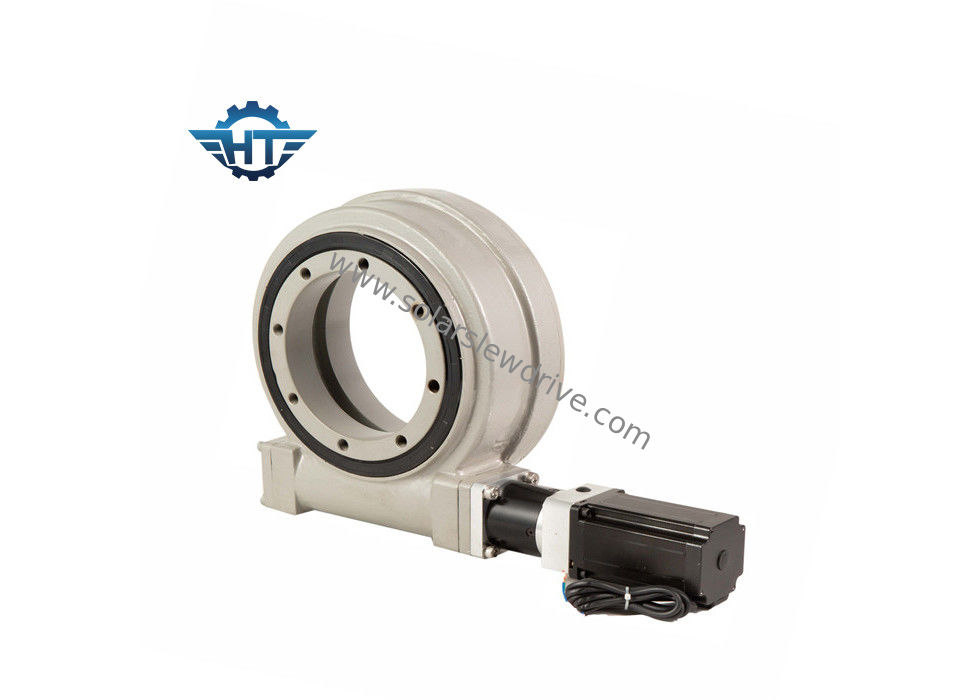

Azionamento solare di pantano dell'ingranaggio a vite, azionamento solare dell'inseguitore con i bulloni ad alta resistenza

Azionamento solare di pantano dell'ingranaggio a vite, azionamento solare dell'inseguitore con i bulloni ad alta resistenza

  • Azionamento solare di pantano dell'ingranaggio a vite, azionamento solare dell'inseguitore con i bulloni ad alta resistenza
  • Azionamento solare di pantano dell'ingranaggio a vite, azionamento solare dell'inseguitore con i bulloni ad alta resistenza
Azionamento solare di pantano dell'ingranaggio a vite, azionamento solare dell'inseguitore con i bulloni ad alta resistenza
Dettagli:
Luogo di origine: La Cina
Marca: HangTuo
Certificazione: CE, ISO9001
Numero di modello: SE14»
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD 330~360/ pc
Imballaggi particolari: Scatola di legno compensato
Tempi di consegna: 15~45 giorni
Termini di pagamento: L / C, T / T, Western Union
Capacità di alimentazione: 2000 PZ AL MESE
Contatto
Descrizione di prodotto dettagliata
modello: SE14 Coppia di torsione della tenuta: 54200 nanometro
Inclinazione della coppia di torsione: 68000 nanometro Coppia di torsione dell'uscita: 6550 nanometro
carico assiale: 680 KN Carico radicale: kN 230
certificato: ISO9001, CE dipinto: Disponibile
Evidenziare:

motore idraulico di pantano

,

azionamento solare dell'inseguitore



Azionamento di pantano dell'ingranaggio a vite di serie del Se con i bulloni ad alta resistenza per il sistema di tracciamento solare



Descrizione di prodotto



Il cuscinetto di vuotamento, cuscinetto dell'anello di vuotamento come tecnologia è migliorato, più azionamenti di vuotamento sta usando la tecnologia del verme della clessidra, in cui il verme è modellato per impegnare più denti nell'ingranaggio

Ciò ha aumentato i risultati di impegno del dente nella maggiori forza, efficienza e durevolezza. L'azionamento di vuotamento usa la tecnologia standard del verme in cui il verme sull'orizzontale il rapporto della velocità dell'asse dipende dalla relazione fra il numero dei fili sul verme ed il numero dei denti nell'ingranaggio a vite o nell'ingranaggio.



Performace della serie del Se



Modello Rapporto Coppia di torsione della potenza nominale (N.m) Inclinando coppia di torsione (N.m) Coppia di torsione della tenuta (N.m) Carico assiale (kN) Carico radiale (kN) Efficienza Precisione (°) Autobloccante Peso (chilogrammi)
1" 32:1 400 1000 1800 22 12 40% ≤0.1 6
3" 31:1 600 1500 3000 30 16 40% ≤0.1 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 12
7" 57:1 2000 13500 13200 132 58 40% ≤0.1 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 105
21" 125:1 16000 203400 81000 1600 640 40% ≤0.1 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 204



Installazione dell'azionamento di pantano



1.Clean la struttura di montaggio, per esempio da saldatura, dalla galvanizzazione, dai residui, dalla sporcizia, ecc.

2.Lift l'azionamento di pantano con i perni ad occhio.

l'azionamento di pantano 3.The sarà montato nello stato scarico.

la procedura seguente 4.The sarà seguita per evitare le deviazioni fra il bullone che stringe le forze.

liquido della serratura del filo 5.Apply ai fili.

liquido della serratura del filo 6.Lay sulla lacuna del filo che richiede le parti adatte completamente.

7.Preload i bulloni di traverso. Vedi il modello generale nello schizzo qui sotto di come i bulloni ottengono di traverso la coppia di torsione nella sequenza. Inizi con l'anello interno o esterno. Faccia di traverso torqueing di tutti i bulloni a 30% di coppia di serraggio. Poi ripeti di traverso la coppia di torsione a 80% di coppia di serraggio. Infine di traverso coppia di torsione a 100% della coppia di serraggio.



Azionamento solare di pantano dell'ingranaggio a vite, azionamento solare dell'inseguitore con i bulloni ad alta resistenza 0

completamente l'anello interno o esterno di coppia di torsione 1.First, poi fa l'altro anello.

2.Once che la vite è stretta, permanentemente che segneranno prego la posizione della testa di vite a quella della struttura stazionaria. Ciò sarà usata più successivamente durante l'ispezione per essere sicura che la testa di vite non si è svolta.

Applicazione

Ci sono molte applicazioni dove un azionamento rotatorio può essere usato, primarie perché è ben adattato per le applicazioni che richiedono il carico di mantenere il potere e la coppia di torsione rotazionale.
Le applicazioni tipiche dell'azionamento dell'oscillazione includono, ma non sono limitate:
inseguitore 1.Solar
turbine 2.Wind
ascensore 3.Men's
macchinario 4.Hydraulic
5.Telehandler
torre 6.Excavator
7.Lift
8.Crane
attrezzatura 9.Drilling
attrezzatura 10.Military
