Fornitura degli azionamenti innovatori e redditizi di vuotamento
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SE17 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 100~1100/ pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Luogo di origine: | Changzhou, Cina | Rapporto di marce: | 102: 1 |
---|---|---|---|
Coppia di torsione normale dell'uscita: | 9400 nanometro | Coppia di torsione della tenuta: | 65040 nanometro |
Inclinazione della coppia di torsione: | 135600 nanometro | Auto-serratura: | Sì |
Uso: | Inseguitori solari | Protegga la caratteristica: | IP66 |
Evidenziare: | azionamento di vuotamento per il sistema di tracciamento solare,azionamento solare dell'inseguitore |

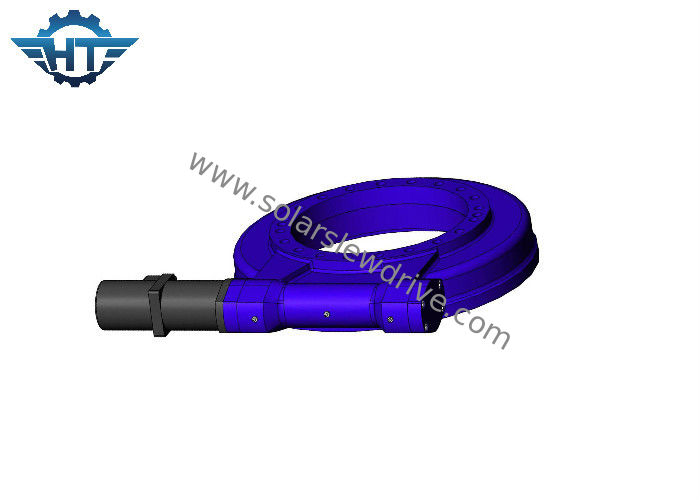

Piccolo riduttore a 17 pollici dell'ingranaggio di azionamento di pantano IP66 per il singolo sistema di tracciamento solare orizzontale
Descrizione
Gli inseguitori solari catturano le dimensioni complete dei raggi del sole perché il vuotamento determina il coule per fare il sistema seguire il sole completamente. Secondo le aree differenti, l'aumento nell'energia catturata dall'inseguimento solare di doppio-asse è aumentato da fino a & più di 100% che i pannelli montati piani fissi, come due-asse di rotazione permettono che l'inseguitore posizioni i moduli/pannelli solari per affrontare il perpendicolare (direttamente a) al sole dall'alba a crepuscolo.
Negli inseguitori solari di un asse doppio, potremmo utilizzare entrambi gli due azionamenti di vuotamento del Se e un sistema di tracciamento solare di asse doppio.
Parametri delle serie del Se
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Motori differenti 220VAC, 380VAC dei motori (, motori 12VDC, 24VDC, 48VDC, servomotori e motori passo a passo) può essere progettato secondo il requisito del cliente.
Motore di CC
1. Adotti la struttura portante doppia per l'albero di uscita in moda da aumentare la coppia di torsione massima del cambio molto.
2. Esponga al sole la ruota e la ruota planetaria è collegata dalla scanalatura che aumentano la coppia di torsione massima del cambio ed allungano la vita.
3. Utilizziamo l'ingranaggio elicoidale alla fase dell'input che rendono al rumore il anf basso fatto funzionare uniformemente nell'alta velocità. L'anello interno dell'ingranaggio è separato in moda da poterci fare noi più rapporto e la progettazione sia flessibile. Il cambio ed il motore sono posizionati da una correzione della cucitura dalla vite in assiali che aumentano la precisione di corrispondenza e riducono il rumore.
4. Usiamo il supporto del matterello dentro il matterello planetario di uso di wheel.we che frantuma invece di scivolamento frantumando così la durata del cambio siamo molto più lunghi.
5. Doppia struttura portante; Molatura interna sul foro interno degli ingranaggi planetari che rendono alla rotondità alesata interna di meno di 0.003mm; correndo rotolando invece di fare scorrere; Raschio di superficie di precisione dell'ingranaggio HRC60; L'adozione di tutti questi technoligies assicura il funzionamento calmo e costante eccellente e un tempo di lunga vita oltre 10000 ore.
