Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE3» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 330~450/ pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Luogo di origine: | Changzhou, Cina | Materiale: | 50Mn, 42CrMo |
|---|---|---|---|
| modello: | VE3» | Rapporto di marce: | 31:1 |
| Efficienza: | 40% | colore: | RAL 9006 |
| Applicazione: | sistemi di tracciamento solari | autista: | 24Vdc motor |
| Garanzia: | 5~10 anni | certificato: | ISO9001, CE |
| Evidenziare: | solar slew drive,slewing drive for solar tracking system |
||

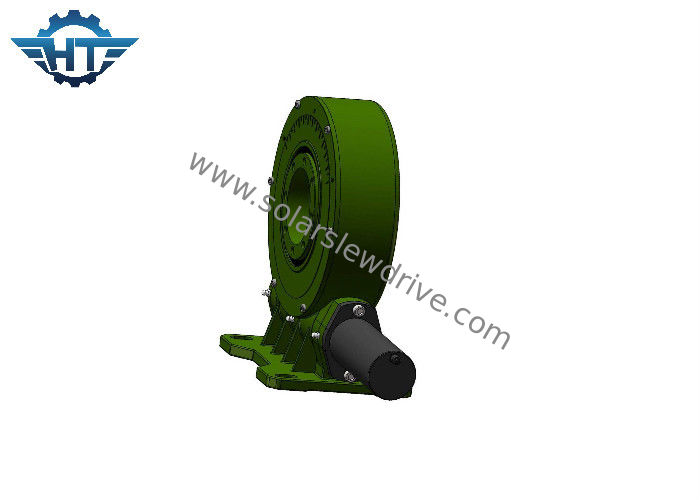

IP66 scelgono il piccolo azionamento rotatorio di asse con forte coppia di torsione per gli inseguitori solari di singolo asse
Descrizione
L'azionamento di vuotamento, anche chiamato l'azionamento ed il cambio rotatori perché le componenti del centro sono il cuscinetto e l'albero a vite continua di vuotamento. Inoltre consiste delle componenti ausiliarie quali le guarnizioni, l'alloggio ed il motore. Come alimentazione, il motore di pantano ha utilizzato il motore del motore dell'ingranaggio planetario di CC, dell'ingranaggio di CA o il motore passo a passo. Il motore idraulico di CA pricipalmente è utilizzato nel macchinario di costruzione come sistema del dispositivo di presa di forza. Poichè la componente del centro sta vuotando l'azionamento dell'anello, il cambio di vuotamento può resistere prontamente alle forze assiali e radiali.
Il principio di funzionamento dell'azionamento di pantano: Il verme è guidato dal motore, che determina l'anello esterno dell'anello di vuotamento per girare; L'anello esterno ha prodotto la coppia di torsione attraverso la flangia e l'anello interno dell'anello di vuotamento è riparato nell'alloggio.
L'azionamento di vuotamento ha autobloccante inverso a causa dell'azionamento dell'ingranaggio a vite con le caratteristiche autobloccanti inverse. Questa caratteristica notevolmente migliora la stabilità del funzionamento ospite e del fattore di sicurezza. Confrontato ai prodotti tradizionali dell'oscillazione, il cambio dell'azionamento di vuotamento è facile da installare, facile mantenere e risparmia il considerevole spazio dell'installazione.
L'azionamento di vuotamento è un nuovo tipo di prodotto di vuotamento, solitamente chiamato anello di vuotamento, che è composto solitamente di verme, di anello di vuotamento, di alloggio, di motore e di altre componenti. Poiché le componenti del centro stanno vuotando i cuscinetti, possono resistere simultaneamente alle forze assiali, alle forze radiali ed a capovolgere i momenti. Rispetto ai prodotti rotatori tradizionali, il nuovo azionamento di vuotamento caratterizza l'installazione facile, il mantenimento facile e un maggior grado di spazio dell'installazione.
Parametri di prestazione delle serie della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Motore di CC
1. Adotti la struttura portante doppia per l'albero di uscita in moda da aumentare la coppia di torsione massima del cambio molto.
2. Esponga al sole la ruota e la ruota planetaria è collegata dalla scanalatura che aumentano la coppia di torsione massima del cambio ed allungano la vita.
3. Utilizziamo l'ingranaggio elicoidale alla fase dell'input che rendono al rumore il anf basso fatto funzionare uniformemente nell'alta velocità. L'anello interno dell'ingranaggio è separato in moda da poterci fare noi più rapporto e la progettazione sia flessibile. Il cambio ed il motore sono posizionati da una correzione della cucitura dalla vite in assiali che aumentano la precisione di corrispondenza e riducono il rumore.
4. Usiamo il supporto del matterello dentro la macinazione planetaria del matterello di uso di wheel.we invece di molatura scorrevole in modo dalla durata del cambio è molto più lunga.
5. Doppia struttura portante; Macinazione interna sul foro interno degli ingranaggi planetari che fanno la rotondità interna del foro meno di 0.003mm; correndo rotolando invece di fare scorrere; Raschio di precisione della superficie dell'ingranaggio HRC60; L'adozione di tutti questi technoligies assicura le quiete eccellenti e regge il funzionamento e un tempo di lunga vita oltre 10000 ore.
