Fornitura degli azionamenti innovatori e redditizi di vuotamento
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SE3 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 100~1100/ pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Luogo di origine: | Changzhou, Cina | Rapporto di marce: | 31:1 |
---|---|---|---|
Coppia di torsione normale dell'uscita: | 533 nanometro | Coppia di torsione della tenuta: | 7000 nanometro |
Inclinazione della coppia di torsione: | 744 nanometro | Coppia di torsione della potenza nominale: | 0,065 GIRI/MIN. |
Utilizzo: | inseguitori solari | Protegga la caratteristica: | IP66 |
Evidenziare: | solar tracker drive,slewing drive for solar tracking system |

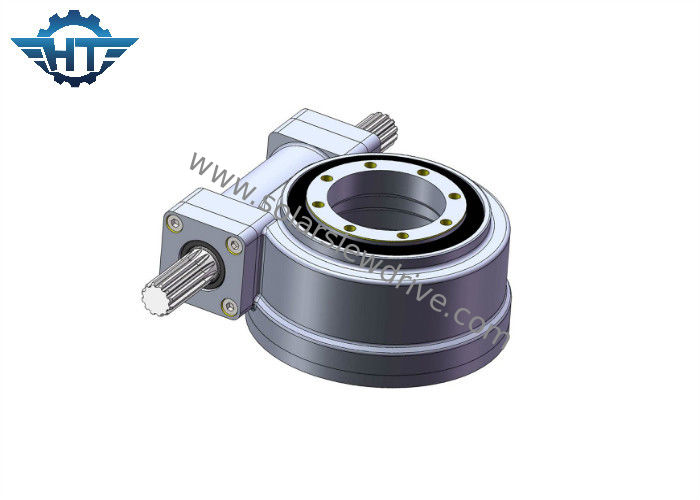

SE3 cuscinetti dell'anello di vuotamento dell'ingranaggio a vite IP66 per il sistema di tracciamento solare
Descrizione
Azionamento di pantano, citato comunemente poichè un ingranaggio di vuotamento o i cuscinetti di pantano, è un completo, pronto ad installare il sistema che consiste di un cuscinetto dell'anello di vuotamento del rullo o della palla, del treno dell'azionamento e dell'alloggio completamente incluso. Può essere personalizzato con i motori idraulici o elettrici, i freni, i cambi planetari, la protezione contro la corrosione come pure molte altre opzioni.
Vantaggio
1. Impieghi un ingranaggio a vite per raggiungere la rotazione, che sono più lenti nella velocità ma possono ingrandire un momento entrante ai rapporti molto più alti e sono utilizzati nelle applicazioni che richiedono l'alta coppia di torsione
2. Progettazione, grado inclusi di protezione IP66 che è perfetto per i termini duri all'aperto come il porto, estraenti ecc.
3. caratteristica della Auto-serratura che gli rendono una parte della sicurezza
4. Può attaccare il motore differente dell'ingranaggio per guadagnare il grande rapporto del cambio, così dando l'intera unità a bassa velocità con alta coppia di torsione
Parametri dell'azionamento dell'anello di pantano del Se
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Rileva
1. I motori differenti (CA, CC ed idraulico) possono essere progettati secondo il requisito del cliente.
2. L'asse di fronte al motore può scegliere di essere testa esagonale o non testa esagonale.
Applicazione
