Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE9 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~380/ pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo | modello: | VE9 |
---|---|---|---|
Rapporto di marce: | 61:1 | Coppia di torsione della potenza nominale: | 6100 nanometro |
Coppia di torsione della tenuta: | 36000 nanometro | Inclinazione della coppia di torsione: | 16300 nanometro |
Efficienza: | 40% | Colore standard: | RAL 9006 |
Evidenziare: | anello di vuotamento dell'ingranaggio a vite,motore dell'ingranaggio a vite |

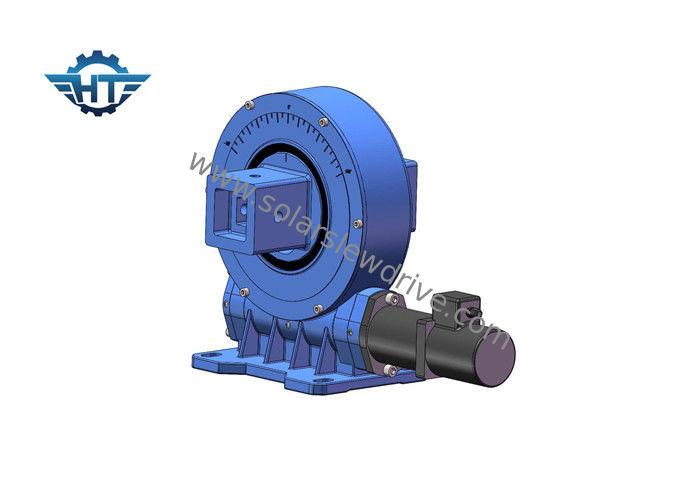

Azionamentosolaredell'anellodivuotamentodisingoloassedella VE9conlametropolitanaquadrataperilsingolosistema di tracciamentopiano
Descrizione
gli azionamenti di vuotamento di Unico asse girano intorno un asse. Questi prodotti sono la norma negli azionamenti di vuotamento, il più facile installare ed il più comunemente usato. La VE offre il montaggio verticale e un azionamento pieno-incluso in un'unità ad alta potenza.
Vantaggi
1. Alta coppia di torsione backholding
2. Autobloccante per migliorare la sicurezza del sistema di tracciamento solare
2. Fermata dura dentro
3. Avvolgendo ingranaggio a vite continua dentro
4. Multi contatto di dente per assicurare alto carico e per minimizzare contraccolpo
Dati tecnici degli azionamenti di vuotamento della VE
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
Applicatons
I cuscinetti dell'azionamento di vuotamento sono trovati solitamente nell'applicazione come: generatori eolici, trasportatori dell'onere gravoso, inseguitori solari, gru del porto, attrezzature idrauliche, dispositivi di sterzo della gru, sistemi di automazione, manipolatori dell'onere gravoso, deviazione della rotta e tavole di controllo del passo.
