Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE9 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Tipo: | incluso | Applicazione: | Macchinario di costruzione |
|---|---|---|---|
| Driver: | motore idraulico | Grado del IP: | IP66 |
| Colore: | Come richiesto | Effciency: | 40% |
| Modello: | VE9 | Rapporto: | 61:1 |
| Evidenziare: | azionamento di vuotamento per il sistema di tracciamento solare,azionamento solare dell'inseguitore |
||

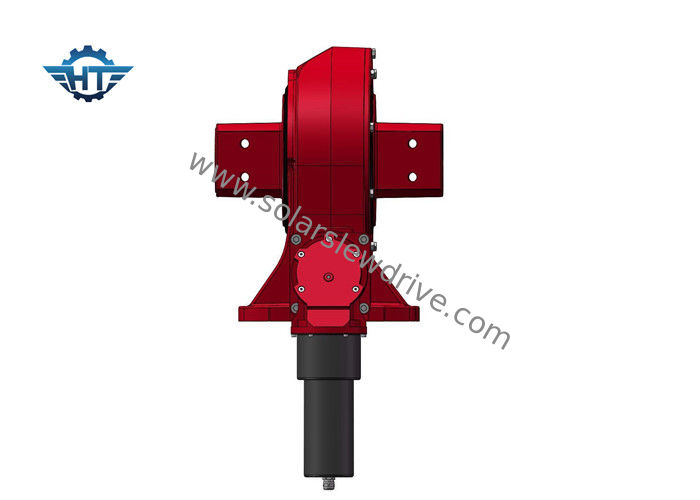

Azionamento di pantano dell'ingranaggio a vite di Vertial con il verme della clessidra per il singolo sistema di tracciamento di asse del legame
Descrizione
La progettazione verticale è il più grande punto luminoso degli azionamenti di vuotamento di Hangtuo, la progettazione verticale pricipalmente è usata per il sistema solare dell'inseguitore, la struttura speciale semplifica la struttura complessa di singolo sostegno del sistema di tracciamento solare di asse, riducente il costo di intero sistema, la progettazione verticale sta svolgendo un ruolo più competitivo nel mercato solare dell'inseguitore.
| Modello: | VE9 | Luogo d'origine | Changzhou, Cina |
| Marca | HANGTUO | Tipo | Chiuso |
| Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 7320 N.m |
| Inclinazione della coppia di torsione di momento | 18300 N.m | Tenuta della coppia di torsione | 51000 N.m |
| Valutazione assiale statica | 90 KN | Valutazione radiale statica | 160 KN |
| Valutazione assiale dinamica | 45 KN | Valutazione radiale dinamica | 80 KN |
| Rapporto di marce | 61:1 | Efficienza | 40% |
Applicazioni
La domanda più comune dell'azionamento di vuotamento di inseguitori solari di vuotamento di doppio-asse del drivesare di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
Specifiche del posizionatore di Doppio-asse di SDE
Caratteristiche
1. Progettazione inclusa verticale con l'uscita singola o doppia.
2. Facendo uso dell'ingranaggio a vite della clessidra, multi-dente che contatta, alta coppia di torsione di trasferimento per resistere al maggior carico.
Dati tecnici dell'azionamento di vuotamento di serie della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Applicazioni
Ci sono molte applicazioni dove un azionamento rotatorio può essere usato, primarie perché è ben adattato per le applicazioni che richiedono il carico di mantenere il potere e la coppia di torsione rotazionale.
Le applicazioni tipiche dell'azionamento dell'oscillazione includono, ma non sono limitate a:
inseguitore 1.Solar
turbine 2.Wind
ascensore 3.Men's
macchinario 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Cranes
attrezzatura 9.Drilling
attrezzatura 10.Military
