Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE9» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~380/ pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo | Modello: | VE9» |
---|---|---|---|
Rapporto di marce: | 61:1 | Coppia di torsione della potenza nominale: | 4300 nanometro |
Coppia di torsione della tenuta: | 27200 nanometro | Inclinazione della coppia di torsione: | 16000 nanometro |
Efficienza: | 40% | Preciso: | meno di 0,1 gradi |
Evidenziare: | azionamento di vuotamento per il sistema di tracciamento solare,azionamento solare dell'inseguitore |

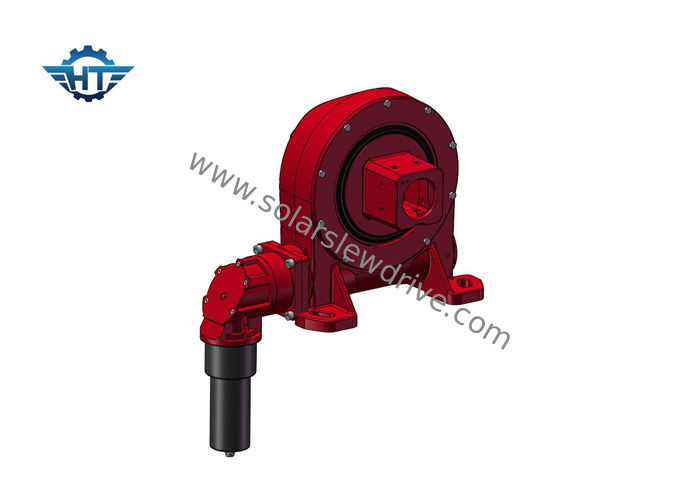

Il singolo azionatore di vuotamento di asse VE9 si è adattato con la metropolitana principale 13*13 per due inseguitori solari dei ritratti
Descrizione
Gli azionamenti quadrati di vuotamento dell'ingranaggio a vite di coppia di torsione dell'uscita sono le soluzioni più redditizie e più ottimali per i singoli inseguitori di PV di asse. Sono progettati, provati e sono garantiti per accuratezza e la prestazione per un tempo di vita del campo da 30 anni. Rispetto agli inseguitori fissi di PV in grado di produrre i livelli elevati di energia soltanto quando il sole è all'angolo ottimale al pannello, gli inseguitori di PV potrebbero essere orientare verso il sole dall'alba al tramonto.
Sistema di tracciamento solare di asse della bruciacchiatura con due ritratti che hanno bisogno di più alta coppia di torsione di tenuta che appena una linea.
Dati tecnici dell'azionamento di vuotamento di serie della VE
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
VE9 con l'imballaggio del motore dell'ingranaggio 24VDC
Imballaggio interno: film plastico antiruggine; sacchetti di plastica di vuoto.
Imballaggio esterno: cartone duro; caso di legno; pallet di legno.
Termine di spedizione: da preciso; da aria; per terra; dal mare.
Per i campioni, poiché l'azionamento di pantano è con la piccola dimensione solo peso pesante, non è trasporto redditizio dal mare mentre il trasporto preciso il modo redditizio, la nostra volontà logistitic del personale ha chiesto il TNT, DHL, UPS, FEDEX, confrontare il prezzo preciso per trovare il modo più redditizio.
Se nell'ordine alla rinfusa in futuro, raccomandiamo la nave dal mare.
Vantaggi
1. Rotazione ±60°, fermata dura/limite duro dentro l'azionamento nel caso di guasto di controllo del software
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
