Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La CINA |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE6 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~330/ pc |
Imballaggi particolari: | Contenitore di compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 2000 pc al mese |
modello: | A 6 pollici | Rapporto di marce: | 61:1 |
---|---|---|---|
Efficienza: | 40% | Preciso: | ≤ 0,1 |
Driver: | Motore elettrico | Tipo: | Verticale montato |
Applicazione: | Inseguitore solare | Colore: | Come richiesto |
Evidenziare: | motore idraulico di pantano,azionamento solare dell'inseguitore |

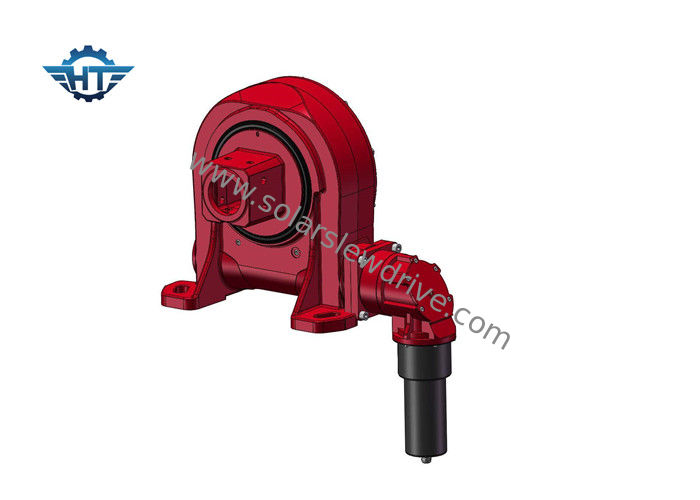

Azionamento solare verticale a 6 pollici di pantano dell'ingranaggio a vite con protezione IP66 per il sistema di tracciamento solare
Descrizione
L'azionamento di vuotamento dell'ingranaggio a vite VE6 è una soluzione compatta con l'alta trasmissione, consistente di un anello di vuotamento con l'ingranaggio esterno, combinato con un albero a vite continua innestato adiacente.
Feathures
Dal gearset autobloccante, non c'è nessuna rottura sul motore movente.
Disponibile con i motori innestati planetari direttamente montati.
Azionamento-più alta usura-resistenza del verme dell'azionamento dell'ingranaggio a vite, che può caricare la forte coppia di torsione dell'uscita e la inclinazione della coppia di torsione di momento con la prestazione buona della stabilità e dell'affidabilità. L'ingranaggio a vite continua è inoltre disponibile per più sull'inseguimento del campo preciso.
Disegno di VE6
Scheda di dati degli azionamenti di pantano della VE
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Vantaggi
1. Giri di ±60°, fermata dura dentro
1. Forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. Determini il più grande carico per usando il multi contatto di dente
4. Migliori la funzione autobloccante statica
Applicazioni
Includa gli inseguitori solari, generatori eolici, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, torri scavarici, ascensori e generatori eolici automobilistici, piatti, antenna satellitare ecc.
