Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La CINA |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE6 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~330/ pc |
Imballaggi particolari: | Contenitore di compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 2000 pc al mese |
velocità: | 0.016rpm | Applicazione: | Energia solare |
---|---|---|---|
Driver: | Motore elettrico | Grado del IP: | IP66 |
Coppia di torsione massima: | 7140Nm | Coppia di torsione della tenuta: | 40kNm |
modello: | VE6 | Rapporto: | 51:1 |
Evidenziare: | motore idraulico di pantano,azionamento solare dell'inseguitore |
Singolo cambio a 6 pollici dell'azionamento di pantano con coppia di torsione della tenuta 4kNm per la stazione d'inseguimento solare
Descrizione di prodotto

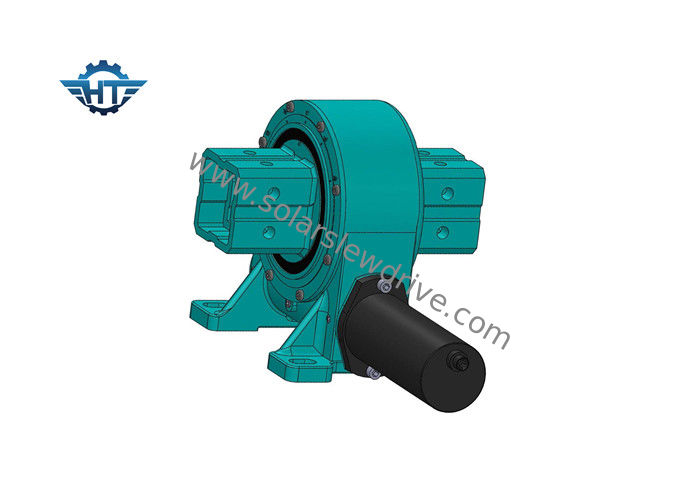

La progettazione dell'azionamento di vuotamento VE6 è il più grande punto luminoso degli azionamenti di vuotamento di Hangtuo, la progettazione verticale pricipalmente è usata per il sistema solare dell'inseguitore, la struttura speciale semplifica la struttura complessa di singolo sostegno del sistema di tracciamento solare di asse, riducente il costo di intero sistema, la progettazione verticale sta svolgendo un ruolo più competitivo nel mercato solare dell'inseguitore.
Modello: | VE6 | Luogo d'origine | Changzhou, Cina |
Marca | HANGTUO | Tipo | Incluso |
Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 5060 N.m |
Inclinazione della coppia di torsione di momento | 5 K N.m | Coppia di torsione della tenuta | 40 K N.m |
Valutazione assiale statica | 25 KN | Valutazione radiale statica | 30 KN |
Rapporto di marce | 51:1 | Efficienza | 40% |
Applicazioni
La domanda più comune dell'azionamento di vuotamento di inseguitori solari di vuotamento di doppio-asse del drivesare di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
Specifiche del posizionatore di Doppio-asse di SDE
Caratteristiche
1. Progettazione inclusa verticale con l'uscita singola o doppia.
2. L'ingranaggio a vite della clessidra, multi-dente che contatta, trasferisce l'alta coppia di torsione per resistere al maggior carico.
Parametri di altre serie della VE
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
