Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SE14» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 410~510/Piece ~360/ pc |
Imballaggi particolari: | Contenitore di compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 500 pc al mese |
Modello: | A 14 pollici | Coppia di torsione della tenuta: | 54200 nanometro |
---|---|---|---|
Inclinazione della coppia di torsione: | 68000 nanometro | Coppia di torsione dell'uscita: | 6550 nanometro |
Carico assiale: | kN 680 | Carico radicale: | kN 230 |
Certificato: | ISO9001, CE | Dipinto: | Disponibile |
Garanzia: | 5 anni | Auto-serratura: | Sì |
Evidenziare: | Cambio dell'azionamento di vuotamento,Cambio dell'azionamento di pantano dell'ingranaggio a vite continua,Cambio idraulico dell'azionamento di pantano del motore |

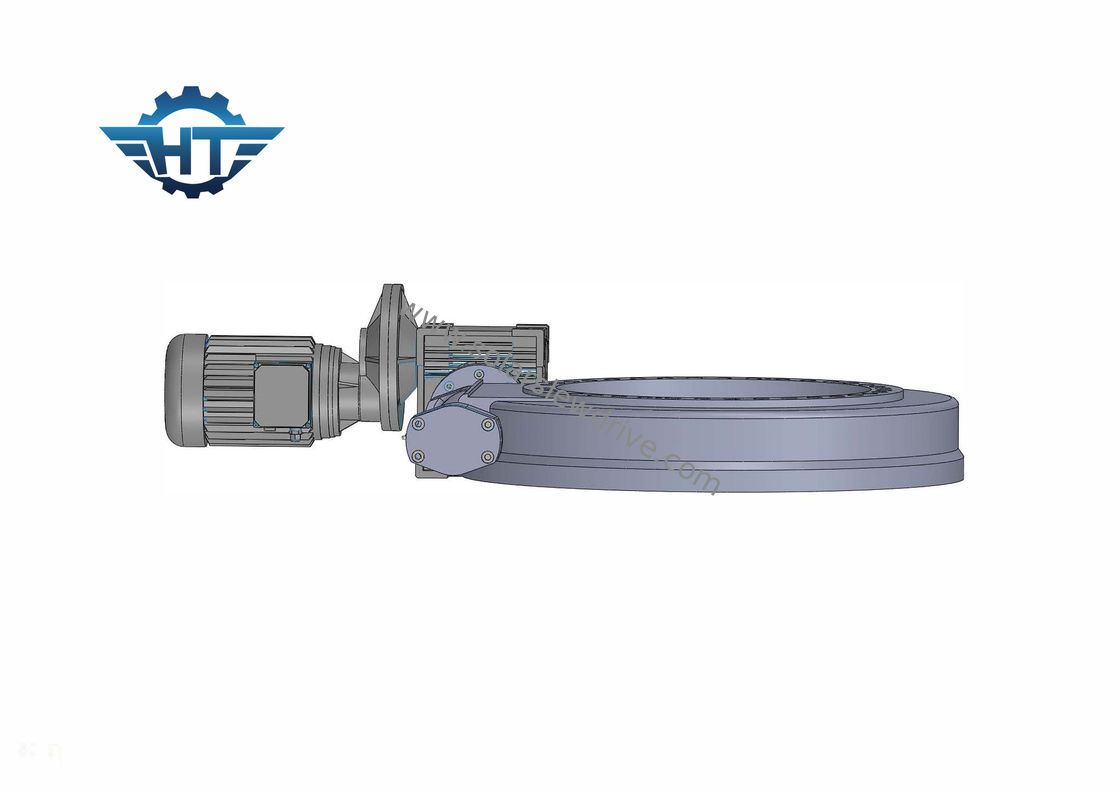

Cambio dell'azionamento di vuotamento SE14 per il sistema solare dell'inseguitore, ingranaggio a vite continua con il motore idraulico
Descrizione di codice del prodotto
M. (E, SDE, VE, SE, ORGANO PERMANENTE PER LA SALUTE E SICUREZZA, FE, NOI, PE, ZSE, ZSDE, ZVE…)9 (3~25) A (B, C…)- 61 (M.) HC (HA, HD, HQ, HN…)- B (12M, 25M, 160,24,220,380…)R (L) C (A, E) - 2-12 (9…)- REV.AM: indica il codice del disegno fabbricante; Il MZ: indica il codice del dispositivo di vuotamento di zero-spazio;
E: tipo del recinto di mezzi; KDE: significa il tipo verticale ed orizzontale; La VE: significa il tipo verticale; Il KE: significa il tipo impermeabile di prima scelta;
HKE: tipo impermeabile di prima scelta senza manutenzione di mezzi; Fe: i mezzi frenano il tipo; NOI: verme di mezzi ad ingranaggi; PE: significa grande e piccolo ad ingranaggi; se c'è nessuna E significa il tipo di base;
Se: orizzontale di mezzi (che fa scorrere sopportando struttura), SDE: significa verticale ed orizzontale (facendo scorrere sopportando struttura), la VE: il mezzo verticale (facendo scorrere sopportando struttura), Z davanti alla S significa lo spazio zero;
3~25: Rappresenta le specifiche di 3 pollici - 25 pollici;
: Indica il codice del dispositivo convenzionale. Se la progettazione del dispositivo ha cambi principali, il codice la B, C… può essere usato;
61: Rappresenta il rapporto di riduzione del dispositivo di vuotamento (numero dei denti). ;
M.: indica che il cuscinetto di vuotamento adotta i fori filettati metrici; senza mezzi di m. che il cuscinetto di vuotamento adotta i fori filettati di pollice;
Ha: indica che l'anello di vuotamento è estiguuto.; HC: indica che l'anello di vuotamento non è estiguuto.; HD: indica che l'anello di vuotamento è estiguuto.;
HQ: indica il trattamento di QPQ dell'anello esterno dell'anello di vuotamento. HN: indica il trattamento della nitrurazione dell'anello esterno dell'anello di vuotamento.;
B: indica che l'estremità dell'input del verme è una scanalatura 6B (12M indica che l'estremità dell'input del verme è un foro Φ12.; 25M indicano che l'estremità dell'input del verme è un foro Φ25;
160 mezzi che un motore idraulico 160CC è installato all'estremità dell'input del verme. 24 mezzi che un 24V ha innestato motore è installato all'estremità dell'input del verme; …);
R: i mezzi radrizzano l'installazione.; L: i mezzi hanno lasciato l'installazione.;
C: significa il cappuccio cieco; : significa che la direzione del porto di olio idraulico del motore sta affrontando esternamente (io: significa che la direzione del porto di olio idraulico del motore sta affrontando verso l'interno;); E: mezzi con un codificatore;
2: Rappresenta il dispositivo di vuotamento del doppio cilindro;
12: Indica che la posizione della spina della sfera d'acciaio è a 12 in punto;
REV.A: Numero di versione, aumentante in sequenza da REV.A, REV.B, REV.C….
Nota: 1. Se ci sono in futuro altri codici speciali, si aggiungeranno;
2. Per i clienti speciali che hanno bisogno dei requisiti speciali, il numero di cliente può aggiungersi al numero di disegno secondo la situazione reale.
3. Il dispositivo rotatorio di Organo permanente per la salute e sicurezza deve soddisfare le seguenti richieste: Klüber senza manutenzione e più, pieno di grasso, rivestimento interno dell'anello, IP66
Prestazione della serie del Se
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Caratteristiche
L'azionamento di vuotamento inoltre è chiamato cuscinetto dell'anello di vuotamento. Poichè la tecnologia è migliorato, gli azionamenti di vuotamento stanno usando la tecnologia del verme della clessidra, in cui il verme è modellato per impegnare più denti nell'ingranaggio. Risultati aumentati di questo impegno del dente nella maggiori forza, efficienza e durevolezza. L'azionamento di vuotamento usa la tecnologia standard del verme in cui il verme sull'orizzontale. Il rapporto della velocità dell'asse dipende dalla relazione fra il numero dei fili sul verme ed il numero dei denti nell'ingranaggio a vite o nell'ingranaggio.
Ci sono molte applicazioni dove un azionamento rotatorio può essere usato, primarie perché è ben adattato per le applicazioni che richiedono il carico di mantenere il potere e la coppia di torsione rotazionale.
Le applicazioni tipiche dell'azionamento dell'oscillazione includono, ma non sono limitate a: inseguitore solare, generatore eolico, l'ascensore degli uomini, macchina idraulica, telehandler, escavatore, ascensore, gru, materiale di trivellazione, attrezzatura militare.
