Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE7 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Contenitore di compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 2000 pc al mese |
| Luogo di origine: | Changzhou, Cina | Materiale: | 50Mn, 42CrMo |
|---|---|---|---|
| Modello: | VE7 | Rapporto di marce: | 51:1 |
| Efficienza: | 40% | Colore: | Come richiesto |
| Applicazione: | Inseguitore solare | Driver: | Motore 12/24VDC |
| Garanzia: | 5~10 anni | CERTIFICATO: | ISO9001, CE |
| Sito dell'installazione: | Apra il campo | Caratteristica: | Lunga vita |
| Evidenziare: | azionamento orizzontale di vuotamento per il sistema di tracciamento solare,azionamento di vuotamento 24v per il sistema di tracciamento solare,azionamento solare di pantano della busta |
||

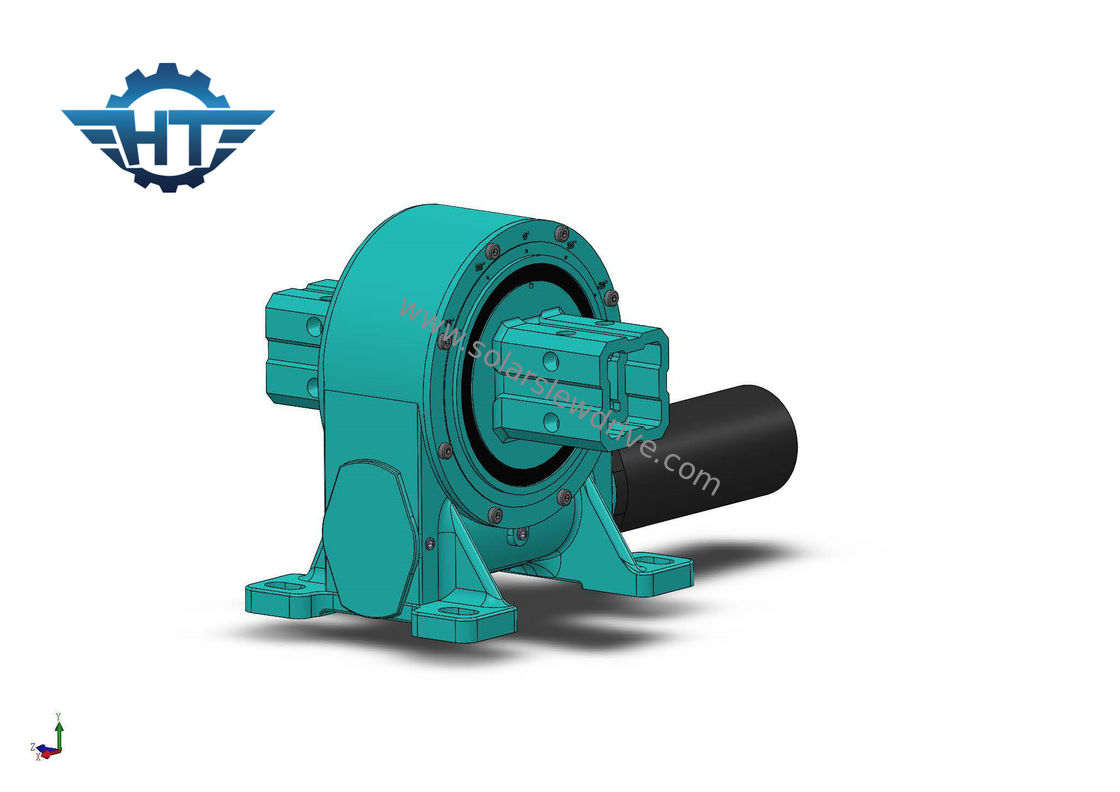

Azionamento di pantano dell'ingranaggio a vite della busta VE7, 24VDC motore Drived per il sistema di tracciamento solare di singolo asse orizzontale
Descrizione
Il sistema di tracciamento solare applicato dell'azionamento di vuotamento tenere sempre il migliore angolo di luce solare. Rispetto alle centrali elettriche fisse, l'inseguimento piano di unico asse può aumentare la produzione di energia annuale di 10~30% (secondo i cambiamenti di latitudine); l'unico asse inclinato può aumentare da più di 30%; l'inseguimento di doppio-asse può aumentare di circa 40~50%.
Parametri di prestazione delle serie della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 |
Applicazione
Usato per la rotazione della posizione del passo dei sistemi fotovoltaici della produzione di energia quali il singolo asse piano, la produzione di energia della depressione, la produzione di energia concentrata, ecc.
Il sistema di tracciamento piano di unico asse è una forma di inseguimento del sostegno sistemata nell'inseguimento nord-sud ed est-ovest. Secondo l'algoritmo astronomico, il motore guida il sostegno per incitare i pannelli solari a seguire l'azimut del sole, aumentare la luce solare diretta sulla superficie del modulo fotovoltaico ed aumenta la produzione di energia.
Caratteristiche
1 facendo uso di progettazione del foro cieco e della struttura di scheletro di sigillamento della guarnizione, la prestazione di sigillatura è affidabile, la guarnizione può evitare la luce solare diretta, efficacemente impedisce la polvere e l'acqua ed il livello della protezione può raggiungere IP65. È adatto ad uso all'aperto e può essere uscita con le flange singole o doppie.
Il doppio verme della clessidra dell'avvolgimento 2, contatto del multi-dente, trasmette la più grande coppia di torsione, può sopportare la più grande forza assiale, forza radiale e momento della inclinazione
3 la progettazione adottano la dimensione comune nel paese ed all'estero, che è conveniente per la sostituzione successiva
La doppia struttura di sostegno della canalizzazione 4, forte rigidità, può resistere alla forza radiale del grande carico e momento del capovolgimento, particolarmente adatto ad doppio-asse indipendente determinato fotovoltaico, concentrando l'azimut di lancio del sostegno ed altre condizioni di lavoro
Flangia coassiale su due lati dell'uscita 5, struttura simmetrica, alta tolleranza ai guasti dell'assemblea, piccola dimensione assiale, economia di spazio, struttura dell'albero di uscita, convenienti vuoti per il cablaggio e la disposizione strutturale
Anello con sigillo di scheletro del doppio labbro importato 6 per impedire inquinamento in loco
